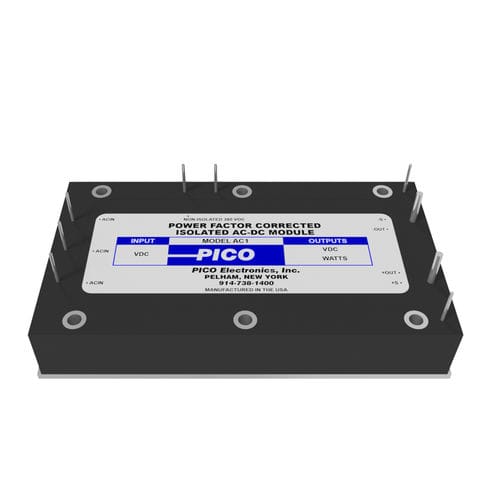

Módulo PFC AC1 series

frequência de entrada de 360 a 800Hz entrada trifásica disponível Consultar a fábrica: 800-431-1064 Atende aos requisitos EN/IEC 61000-3-2 Tensão de entrada universal: 85 a 265 VAC Fator de potência corrigido, 0,99 (50 - 100% de carga total) Design economizador de espaço: Um módulo substitui dois Tensões de saída especiais disponíveis Tensão de saída regulada Fabricado nos EUA, totalmente encapsulado Características típicas/características eléctricas Tensão de entrada de linha CA: 85 a 265 VCA 47-440 Hz Potência de saída: 150 a 300 watts, ver tabela entrada de 85 - 95 VAC, 200w máximo (5V, 150w máx.) Ondulação da tensão de saída: 75-480 mV, ver gráfico Temperatura de funcionamento: 0 a 85º C, temperatura da caixa. Ver notas de aplicação para considerações térmicas adequadas. Disponível com temperatura de operação de -20°C e -40°C - Consultar a fábrica Isolamento: Da entrada para a saída CC: 4242 VDC Da entrada ou saída DC para a caixa: 2121 VDC Da entrada CA para a saída auxiliar de 380 VCC: Não isolado Necessidade de capacitor: Externo nos Pinos Auxiliares de 380 VDC: 220uf, 450 Volt Eletrolítico * DEVE SER INSTALADO Ponto de ajuste do limite de corrente: 130% da classificação de carga total (típico) Frequência de Funcionamento: 100Khz: Fixa
