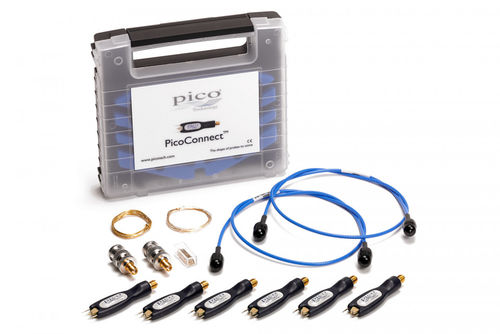

Sonda passiva 910 series

de micro-ondaspara osciloscópioeconômica

Uma família de sondas de RF, microondas e pulso de alto desempenho que permite a navegação econômica com a ponta dos dedos em sinais de banda larga de até 5 GHz (10 Gb/s). Com menos de 0,4 pF de capacidade de ponta e carga de terra de 220 Ω a 910 Ω, as sondas PicoConnect são menos invasivas do que a maioria das soluções de sonda existentes e mais caras. Para conseguir precisões de medição até alguns por cento são compensadas por sua aplicação típica: a sondagem de linhas de transmissão e portas entre 40 Ω e 100 Ω (80 Ω a 200 Ω diferencial). Adequadas para fazer a interface com qualquer instrumento de medição com 50 entradas Ω, as sondas PicoConnect permitem aos usuários de osciloscópio de banda larga e analisadores de espectro navegar em circuitos, backplanes, interconectar e sistemas, normalmente sem interromper sua função, e fazê-lo através de múltiplos canais sem interromper um orçamento. A família oferece relações de divisão de sondas de ÷5, ÷10 e ÷20 com impedâncias para atender aplicações analógicas e de pulso de alta tensão. Para cada relação há uma opção de acoplamento DC ou AC, esta última importante quando a polarização DC não deve ser perturbada. Toda a família é realizada como um conjunto de cabeças de sonda SMA(f) intercambiáveis que podem ser utilizadas com qualquer cabo apropriado 50 Ω, ou acessórios como filtros, divisores, amplificadores e atenuação posterior.
