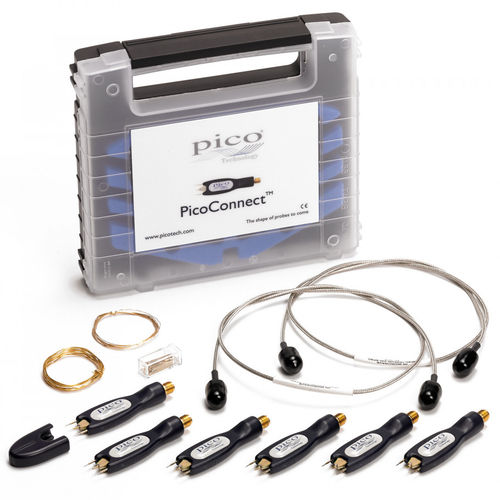

Sonda de teste 920 series

passivaeconômicapara transmissão de dados

Uma família de sondas de teste gigabit de alto desempenho que permitem uma navegação rentável da ponta dos dedos em fluxos de dados de banda larga até 18 Gb/s. Estas incluem as agora omnipresentes normas USB 2 & 3, HDMI 1 & 2, Ethernet, PCIe, SATA e LVDS. Soluções rentáveis de teste e medição têm lutado para acompanhar o aumento da utilização das comunicações digitais de banda larga, particularmente no campo das soluções de sondagem de linhas de transmissão pouco invasivas. Com uma capacidade de ponta inferior a 0,4 pF e um carregamento de 220 Ω a 910 Ω, as sondas PicoConnect são globalmente menos invasivas do que a maioria das soluções de sondagem existentes e mais dispendiosas. Para atingir precisões de medição até alguns por cento, são compensadas por ratiocompensadas pela sua aplicação típica: a sondagem de linhas de transmissão e portos entre 40 Ω e 100 Ω (80 Ω a 200 Ω diferencial). Adequadas para interagir com qualquer instrumento de medição com 50 entradas Ω, as sondas PicoConnect permitem aos utilizadores de osciloscópio de banda larga e analisadores de espectro navegar em circuitos, backplanes, interconectar e sistemas, normalmente sem interromper a sua função, e fazê-lo através de múltiplos canais sem interromper um orçamento. São particularmente rentáveis em aplicações que vão de 1 Gb/s a 12 Gb/s. A família de sondas oferece proporções de divisão de ÷5, ÷10 e ÷20 com impedâncias para se adequar a aplicações de baixa voltagem, alta velocidade, tipicamente digitais. Para cada relação existe uma opção de acoplamento DC ou AC, esta última importante quando a polarização DC não deve ser perturbada (como com HDMI, ECL, PECL e LVDS).
