Torno CNC AY series
verticalde 3 eixoshidrostático

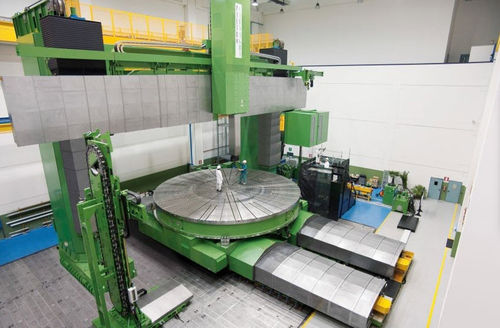

Torno CNC - AY series - PIETRO CARNAGHI - vertical / de 3 eixos / hidrostático
Torno CNC - AY series - PIETRO CARNAGHI - vertical / de 3 eixos / hidrostático
Torno CNC - AY series - PIETRO CARNAGHI - vertical / de 3 eixos / hidrostático - imagem - 2
Torno CNC - AY series - PIETRO CARNAGHI - vertical / de 3 eixos / hidrostático - imagem - 3
Torno CNC - AY series - PIETRO CARNAGHI - vertical / de 3 eixos / hidrostático - imagem - 4
Torno CNC - AY series - PIETRO CARNAGHI - vertical / de 3 eixos / hidrostático - imagem - 5
Torno CNC - AY series - PIETRO CARNAGHI - vertical / de 3 eixos / hidrostático - imagem - 6
Torno CNC - AY series - PIETRO CARNAGHI - vertical / de 3 eixos / hidrostático - imagem - 7
Guardar nos favoritos
Comparar


Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
vertical
Número de eixos
de 3 eixos
Estrutura
hidrostático, de coluna dupla, com mesa móvel
Performance
de alta rigidez
Outras características
grande, com eixo Y
Função combinada
de fresagem
Diâmetro

MÁX: 14.000 mm
(551,18 in)

MÍN: 6.200 mm
(244,09 in)

Velocidade de rotação

MÁX: 6.000 rpm
(37.699,112 rad.min-1)

MÍN: 35 rpm
(219,911 rad.min-1)

Curso Z

MÁX: 4.000 mm
(157 in)

MÍN: 1.500 mm
(59 in)

Avanço rápido no eixo X

10.000 mm/min, 15.000 mm/min
(7 in/s, 10 in/s)

Avanço rápido no eixo Z

10.000 mm/min, 15.000 mm/min
(7 in/s, 10 in/s)

Potência nominal

MÁX: 300 kW
(407,9 hp)

MÍN: 40 kW
(54,4 hp)

Descrição

- Mesa com rolamento axial hidrostático para cargas de mesa até 500 toneladas - Estrutura rígida com duas colunas que garantem a máxima estabilidade - Vasta gama de acessórios de fresagem e capacidade de interpolação até 5 eixos - Maximizar as operações de maquinagem nos grandes componentes, reduzindo os tempos de preparação em diferentes máquinas - Ligação rígida de acoplamento Hirth para porta-ferramentas e acessórios Diâmetro da mesa - mm - 5000/5700 - 6000 - 6000 - 6500 - 8000 - 8000 - 10000 - 10000 Peso padrão - t - 120 - 200 - 200 - 200 - 200 - 200 - 200 - 350 - 350 Peso máximo admissível - t - 170 - 250 - 250 - 250 - 250 - 350 - 350 - 500 - 500 Altura de viragem: travessa fixa - mm - 1500 Altura de viragem: travessa móvel - mm - 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000 Secção de ram - mm - (350 x 350) - (400 x 400) - (500 x 500) - (600 x 600)

---
