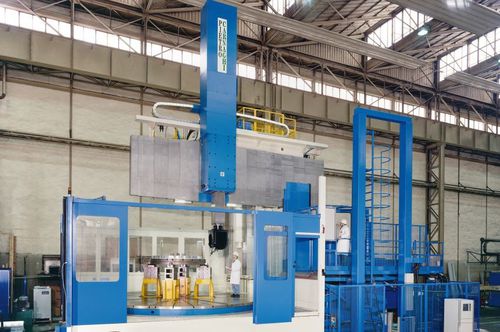

Torno CNC AS series

verticalde 2 eixosde coluna única

Os centros de torneamento vertical Pietro Carnaghi modelo AS são projectados numa estrutura extremamente rígida com uma única coluna. A estrutura do modelo AS é composta por uma base onde estão localizados o fuso e a caixa de engrenagens da mesa, uma estrutura de coluna com guias para a travessa móvel e a base da mesa (como opcional, pode ser do tipo transladável). Estes elementos são montados para formar uma estrutura rígida, garantindo a máxima estabilidade e resistência. Um mecanismo sofisticado de compensação mecânica da travessa e da coluna foi desenvolvido em anos de experiência em diferentes domínios: desde a maquinação de peças nucleares a componentes aeroespaciais. Três tipos diferentes de barras de compensação trabalham em conjunto para minimizar as deflexões geométricas, resultantes do movimento de grandes unidades de massa no eixo da máquina. Além disso, as estruturas das máquinas são projectadas com a metodologia de análise de elementos finitos (FEM) e os quadros principais são submetidos a processos de estabilização e tratamento térmico. Diâmetro da mesa - mm - 6000 - 6500 - 8000 - 8000 - 10000 - 10000 - 10000 Peso padrão - t - 200 - 200 - 200 - 200 - 200 - 350 - 350 - 350 Peso máximo admissível - t - 250 - 250 - 350 - 350 - 500 - 500 - 500 RPM máx. RPM - rpm - 60 - 60 - 40 - 40 - 35 - 35 - 35 Potência de viragem - kW - 150 - (230) - (300) Altura de viragem: travessa fixa - mm - 1500 Altura de viragem: travessa móvel - mm - 3000 - 3500 - 4000 - 4500 - 5000 - 6000 - 7000 - 8000 Secção da rampa - mm - 350 x 350 - (400 x 400) - (500 x 500) - (600 x 600) Curso da rampa Eixo Z - mm - 1500 - (2000) - (2500) - (3000) - (3500) - (4000)
