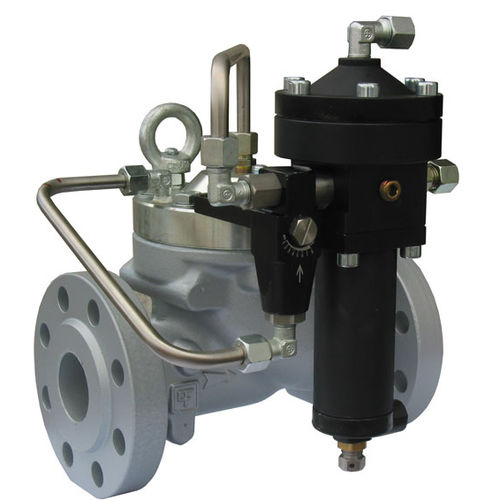

Regulador de pressão de gás Aperflux 101

de diafragmade dois estágiosem aço inoxidável

REGULADORES DE PRESSÃO DE GÁS OPERADOS POR PILOTO Aperflux 101 O Aperflux 101 é um regulador de pressão controlado por piloto para média e alta pressão. O Aperflux é um regulador "fail open", ou seja, abre nas seguintes condições: - Se o diafragma principal falhar; - Se o(s) diafragma(s) piloto(s) falhar(em); - Se a válvula da sede de pilotagem falhar; - Se não houver alimentação para o laço do piloto. Estes reguladores são adequados para utilização com gases não-corrosivos previamente filtrados. O Aperflux 101 é um regulador de pressão controlado por piloto estilo boot para aplicações de média e alta pressão. O Aperflux 101 é normalmente um regulador aberto com falha e abrirá especificamente sob as seguintes circunstâncias: - - quebra do diafragma principal; - - falta de alimentação do circuito piloto. Estes reguladores são adequados para uso com gases previamente filtrados e não corrosivos. Principais Características -Pressão de projeto: até 85 bar (1232,8 Psi) -Temperatura de funcionamento: -10 °C a +60 °C (14 a + 140 °F) -Temperatura ambiente: -20 °C a +60 °C (-4 a + 140 °F) -Gama de pressão de entrada bpu: 3 a 85 bar (43,5 a 1232,8 Psi) -Gama de pressão de saída Wd: 2 a 74 bar (29 a 1073,3 Psig) dependendo do piloto instalado -Pressão diferencial mínima de trabalho: 1 bar (14,5 Psi) -Recomendada > 2 bar (29 Psig) -Acesso dassAC: até 1 dependendo da pressão de saída -Pressão de fechamento dass SG: 10 dependendo da pressão de saída -Dimensionamento disponível DN: 2" - 3" -4" -Flangeamento: dass 300-600 RF ou RTJ de acordo com a ANSI B16.5
