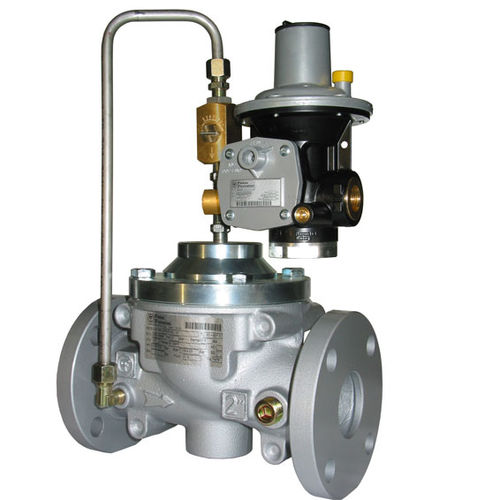

Regulador de pressão de gás Aperval 101

de diafragmade dois estágiosem aço

REGULADORES DE PRESSÃO DE GÁS OPERADOS POR PILOTO Aberval 101 O APERVAL 101 é um regulador controlado por piloto para aplicações de baixa e média pressão. O APERVAL 101 é um regulador de falha de abertura. Ele abrirá se: - Não houver alimentação do laço piloto; - O diafragma principal do piloto estiver danificado. Este regulador é adequado para uso com gases previamente filtrados e não corrosivos. O seu verdadeiro "desenho de entrada superior" permite que toda a manutenção seja realizada sem tirar o corpo da linha. > Pressão de projeto: até 17 bar (246,5 Psig) para versão ferro fundido esferoidal até 18,9 bar (274 Psig) para versão em aço fundido > Temperatura de funcionamento: -10 °C a +60 °C (14 °F a + 140 °F) > Temperatura ambiente: -20 °C a +60 °C (-4 °F a + 140 °F) > Gama de pressão de entrada bpu: 0,5 a 18,9 bar (7,25 a 274 Psig) > Faixa de pressão de saída Wd: 20 a 9500 mbar (0,29 a 137,75 Psig) > Pressão diferencial mínima de trabalho: 480 mbar (6,96 Psig) > Classe de exatidão AC: até 5 (de acordo com as condições de operação) > Classe de pressão de bloqueio SG: de 10 a 30, dependendo da pressão de saída > Tamanho disponível DN: 2"- 3"- 4" > Tamanho disponível DN: 2"- 3"- 4" > Tamanho disponível DN: 2"- 3"- 4 > Flangeamento: classe 125FF- 125RF- 150RF segundo ASME B 16.1, e PN16 segundo ISO 7005-2 Corpo Ferro fundido esferoidal GS 400- 18 ISO 1083 Aço fundido ASTM A216 WBC Tampas de cabeça em aço carbono laminado ou forjado Borracha vulcanizada de diafragma Assento de válvula Tecnopolymer Vedações Borracha nitrílica Acessórios de compressão de acordo com a norma DIN 2353 em aço carbono zincado
