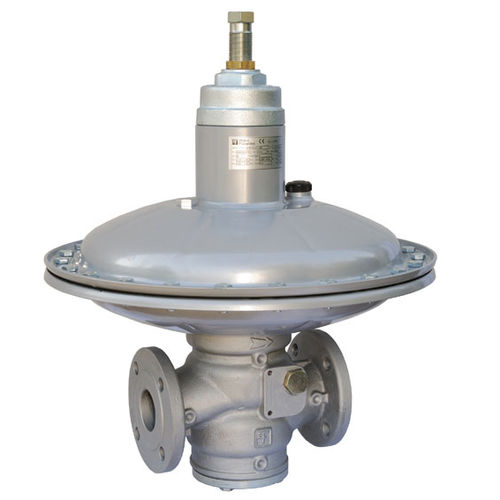

Regulador de pressão de gás Norval

de diafragmade molade simples estágio

REGULADORES DE PRESSÃO DE GÁS DE ACÇÃO DIRECTA Norval Os reguladores de pressão Norval são dispositivos de ação direta para aplicações de baixa e média pressão controlados por um diafragma e uma contra mola. Estes reguladores são adequados para utilização com gases pré-filtrados não corrosivos. O NORVAL é um regulador de pressão a jusante, auto-accionado, carregado por mola para aplicações de média e baixa pressão. É adequado para fluidos gasosos, não corrosivos, previamente filtrados. Caracteriza-se por uma resposta rápida às diferentes condições de funcionamento, o que o torna particularmente adequado para utilização quando servindo queimadores ON-OFF e em qualquer processo industrial caracterizado por uma rápida mudança do fluxo. ¢ Pressão máxima de entrada até: 19,6 bar para reguladores de DN 25 (1") a DN 80 (3") 8 bar para reguladores de DN 100 (4") a DN 200 (8") ¢ Gama de pressão a jusante: de 8 a 4.400 mbar para reguladores de DN 25 (1") a DN 100 (4") de 12 a 1.800 mbar para reguladores DN 150 (6") e DN 200 (8") ¢ Temperatura ambiente mínima: Execução até -40°C (a especificar no pedido ). ¢ Temperatura ambiente máxima: +60°C ¢ Temperatura do gás de entrada: até -20°C + 60°C ¢ Classe de exatidão AC: até 5 ¢ Classe de pressão SG: até 10 Características de design: ¢ Dimensões nominais DN: 25 (1"); 40 (1"1/2); 50 (2"); 65 (2"1/2); 80 (3"); 100 (4"); 150 (6"); 200 (8”). ¢ Ligações flangeadas: UNI PN 16; classe 150 RF Materiais: ** ¢ Corpo: Aço fundido ASTM A 216 WCB (todos DN). Ferro fundido nodular esferoidal GS 400 - 18 ISO 1083 DN 150 (6") incluído. ¢ Tampas: Diâmetro de 375 a 630 Aço carbono forjado por gota / de 658 a 817 Alluminium ¢ Diafragma: Tela emborrachada (realizada por processo de prensagem a quente).
