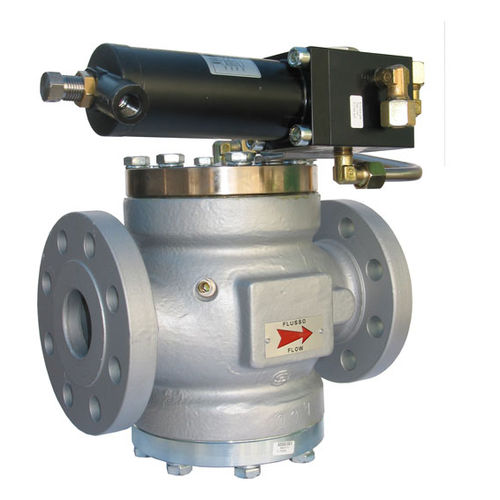

Válvula de gatilho PVS 782

eletropneumáticapilotopara gás

PVS 782 As válvulas de corte PVS são válvulas de alívio operadas por piloto em que a abertura e o fechamento do obturador principal são controlados por um dispositivo piloto muito sensível às variações das pressões em linha. As principais características deste tipo de válvula de corte são as seguintes: - Precisão e rapidez de intervenção muito elevadas (apenas 2% de pressão); - Vedação perfeita até pressões muito próximas do setpoint (ao contrário do que acontece com as válvulas de mola, a força sobre o obturador nesta válvula de corte "slam" aumenta ao aproximar-se do setpoint); - Alto caudal de saída; - Dimensões reduzidas; CAMPO DE APLICAÇÃO - Fluidos não corrosivos: (ar, oxigénio, nitrogénio, hélio, hidrogénio, metano, propano, butano, etc.) - Intervalo de intervenção : 1,5÷ 43 bar - Tamanho DN= 1" - 1" 1/2 - 2" - 2" 1/2 - 3" - 4" - 6" - 8". - Flangeamento: ANSI 150-ANSI 300-ANSI 600, UNI PN 16, DIN PN 16 Características funcionais:* ¢ Pressão máxima de entrada: 102 bar ¢ Pressão inicial de abertura: 10% máx ¢ Temperatura ambiente mínima: Até -20°C ¢ Temperatura ambiente máxima: Até + 60°C ¢ Temperatura do gás de entrada: Até -20°C + 60°C Características de design: ¢ DN Dimensões nominais: 25 (1”); 50 (2”); 80 (3”); 100 (4”); 150 (6”); 200 (8”); ¢ Ligações flangeadas: Classe 150, 300, 600 de acordo com PN16, de acordo com ISO 7005 Materiais: ** ¢ Corpo: Aço ASTM A216 WCB para classe 150 Pn 16/25 Aço ASTM A352 LCC para classes 300 e 600 ¢ Sede da válvula: Aço inox ¢ Ficha: Aço ASTM A350LF2 ¢ Anel de vedação: Viton ¢ Conectores de ligação: Em aço carbono zincado de acordo com DIN 2353; Em aço inoxidável a pedido
