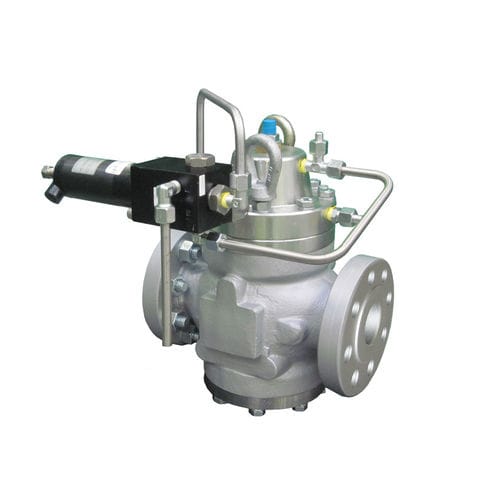

Válvula de segurança de ar PVS 803

a gásde gatilhoem linha

DISPOSITIVOS DE SEGURANÇA PVS 803 As válvulas de corte PVS são válvulas de alívio operadas por piloto em que a abertura e o fechamento do obturador principal são controlados por um dispositivo piloto muito sensível às variações das pressões em linha. As principais características deste tipo de válvula de corte são as seguintes: - Precisão e rapidez de intervenção muito elevadas (apenas 2% de pressão); - Vedação perfeita até pressões muito próximas do setpoint (ao contrário do que acontece com as válvulas de mola, a força sobre o obturador nesta válvula de corte "slam" aumenta ao aproximar-se do setpoint); - Alto caudal de saída; - Dimensões reduzidas; CAMPO DE APLICAÇÃO - Fluidos não corrosivos: (ar, oxigénio, nitrogénio, hélio, hidrogénio, metano, propano, butano, etc.) - Intervalo de intervenção : 1,5÷ 74 bar - DN 50 (2"); 80 (3"); 100 (4"); 150 (6") - A flanquear: Classe 150, 300, 600 (EN1759-1), PN16, PN 50, PN 100 (ISO 7005-1) Características Operacionais:* ¢ Pressão máxima de entrada: 100 bar ¢ Pressão inicial de abertura: 10% máx ¢ Temperatura ambiental mínima: Até -20°C ¢ Temperatura ambiente máxima: Até +60°C ¢ Temperatura do gás de entrada: Até -20°C +60°C Características de Construção: ¢ DN Dimensões nominais: 25 (1”); 50 (2”); 80 (3”); 100 (4”); 150 (6”); ¢ Ligações flangeadas: Classe 150, 300, 600 de acordo com EN1759-1 PN16, PN 50, PN 100 de acordo com ISO 7005
