Medidor de vazão tipo Venturi Flowatch 3I

volumétricopara águapara gás

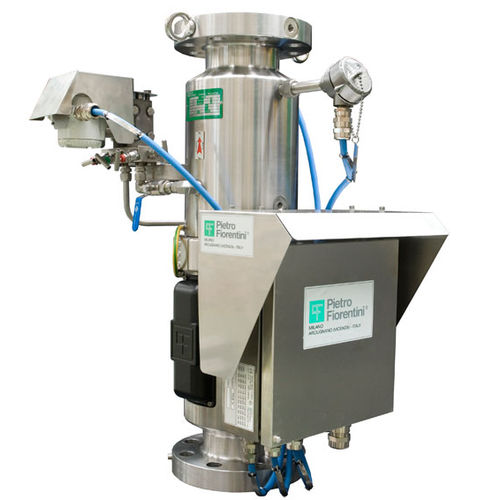

MEDIÇÃO DE FLUXO MULTIFÁSICO Fluxo 3I Os Medidores de Caudal Pietro Fiorentini Multifásicos e de Gás Molhado são sistemas não intrusivos, em linha, que permitem a medição em tempo real do caudal de petróleo, água e gás na fase dispersa do fluxo, evitando o uso de grandes sistemas baseados na separação de fases. O Flowatch 3I utiliza uma combinação de medição de DP a partir de um venturi, medição de impedância (capacitância/condutância da mistura óleo/água) e medição de velocidade a granel através da correlação cruzada de sensores. É um modelo não radioativo, adequado para áreas rigorosamente regulamentadas. Sendo livre de radioactividade, não são necessárias autorizações específicas. Faixa de operação - - 0-100% de relação de líquido de água (WLR) - 0-100% Fração do Volume de Gás (GVF) - Todos os regimes de fluxo - Toda a salinidade da água Tamanho 0,5" a 12", outros a pedido Pressão de projeto e temperatura - Até 714 bar (10.000 PSIG) - Até 150° C (320° F) Material do corpo SS316, Duplex, Inconel 625, outros sob consulta Venturi - - Inserir campo substituível - Queda de pressão máxima < 1 Bar Medição de densidade (Modelo HS) - Fonte gama: Cs 137 - Meia-vida: 30,1 anos - Nível de dose: 0,1 µSv/h @0 cm (fundo natural) - Detector: Pietro Fiorentini Fast Gamma - Contagens por segundo: 2 milhões - Certificação ATEX/IECEx Ex d IIB T4 Sonda NIR - - Flangeada - Certificação ATEX/IECEx Ex d IIB T4 Módulo de Velocidade de Fluxo para Gás Molhado - Transdutores sensíveis à pressão - Certificação ATEX/IECEx Ex ia IIB T4 Ga - proteção IP66 Interface de comunicação Portas de comunicação: - RS-485/422 simples ou redundante, Ethernet Protocolos de comunicação - Modbus ASCII/RTU, TCP/IP
