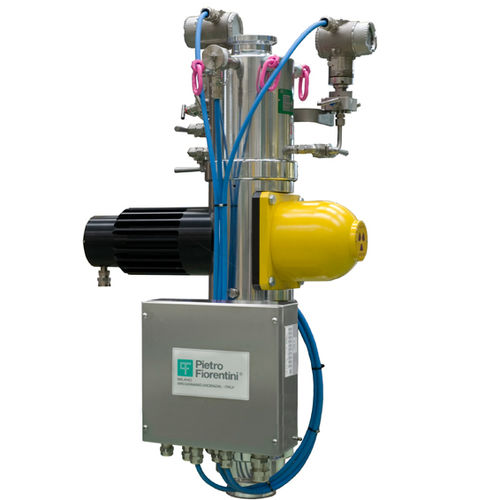

Medidor de vazão tipo Venturi Xtreme

de infravermelhovolumétricopara água

MEDIÇÃO DE FLUXO MULTIFÁSICO Medidor de Gás Molhado Xtreme O Medidor de gás húmido Xtreme HS foi desenvolvido pela Pietro Fiorentini para oferecer aos utilizadores finais um produto dedicado a completar a gama de soluções de medição É um sistema modular não intrusivo, em linha, que permite a medição em tempo real do caudal de petróleo, água e gás em regimes de fluxo de gás húmido (Lockhart-Martinelli < 0,3), sem qualquer separação ou partes móveis. Ele implementa as últimas tecnologias de ponta, como o medidor de velocidade de fluxo e o medidor NIR-WLR (quase infravermelho). Funciona em monofásico e em fluxos multifásicos, medindo com precisão na condição de Wetgas. Faixa de operação - 0-100% de corte de água - 0-100% de fração de volume de gás (FGV) Faixa de salinidade 0 - 350.000 ppm (a medição é independente) Tamanho De 0,5 "até 12" Pressão de projeto & Temperatura Até 10.000 psi, até 302°F (150°C) Material do corpo AISI316, Duplex, Inconel 625 ou outros, mediante solicitação Venturi Inserir campo substituível Queda de pressão máxima <1 Bar Medição NIR - Ligação: flangeada ou roscada - Certificação ATEX Ex d IIB T4 Módulo de velocidade - Certificação ATEX ia IIB T4 Ga - Corpo de bluff recuperável Comunicação Interface Portas de comunicação: - RS-485/422 simples ou redundante, Ethernet Protocolos de comunicação: - Modbus ASCII/RTU, TCP/IP Especificações eléctricas - Certificação ATEX Ex ia IIB T4 Ga - Temperatura ambiente -40° C/ + 70° C Flow Computer - Controlador em tempo real, sistema operacional VxWorks
