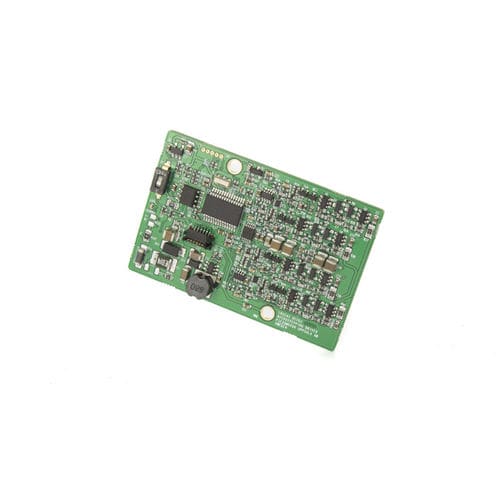

Controlador de movimento multieixos PMD401

CCde posicionamentoOEM

Controlador PMD401 -Resolução do nanômetro -Controle de loop fechado -Modo loop aberto -Modo reservatório -Pranchas empilháveis para multi-eixos -Fator de forma pequeno -Amplificador escravo para controlador de movimento externo via interface SPI -Resolução sub-nanométrica do motor Piezo LEGS® -Entradas/saídas de uso geral - máximo 4 entradas e 3 saídas -Entradas/saídas de uso geral - máximo 4 entradas e 3 saídas Especificações TypeValueNote Número de eixos1 Suporte multi-eixosSim As unidades podem ser RS485 em cadeia para multi-eixos Controlo da velocidade realNãoNão é controlada apenas a velocidade de avanço Resolução8192 micropassosCada passo completo de cerca de 5 μm está dividido em 8192 passos Taxa máxima de escalada (Frequência de passo completa - Hz) 1500Depende do motor Codificadores suportadosQuadratureABZ, contagem de 20 MHz SSI8-30 bits, 330 ou 130 kbps BiSS18/26/32 bits, 330 kbps Comunicação com o hostDois fios RS485Comandos são enviados em formato ASCII, 115,2 kbps (n81) Servo interfaceSPI16 bits (assinado), máx. 15 Mbps Geral I/O4 inDependente do tipo de codificador e uso de interruptores de fim de curso 3 fora Conector de empilhamento6-polo, ERNI MicroStac 114711GND, 48 V, RS485 Conector de motor5-pólos, JST SM05B-SRSS-TBTwo conectores, conexão paralela Conector de encoder / reservatório - 6 pólos, JST SM06B-SRSS-TBInput para sensores ou interface servo SPI Interruptor de fim de cursoYesInput para interruptores de fim de curso externos Conector de comunicação3-pólos, JST SM03B-SRSS-TBInput para RS485, ou usar conector de empilhamento Conector de alimentação2-pólos, JST SM02B-SRSS-TBInput para alimentação 48 V, ou usar conector de empilhamento Fonte de alimentação48 V DC, 20 W48 V DC ±5% Dimensões59 x 39 x 9,2mm
