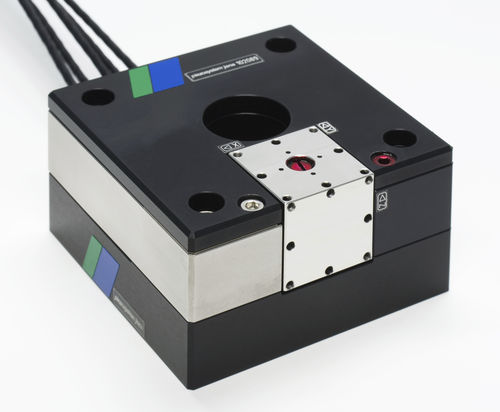

Mesa de posicionamento XY PENTOR

Zelétricade 5 eixos

Características: Combinação de um sistema de translação de três eixos e um sistema basculante de dois eixos Furo central livre com diâmetro de 17 mm Pré-carga integrada Tradução de cada eixo: até 100 µm Inclinação em cada direcção: ±2 mrad Dobradiças de flexão de estado sólido em design de paralelogramo sem folga mecânica Opção: sistema de medição integrado As fases ópticas requerem frequentemente um espaço central aberto (por exemplo, para a passagem de luz). Para tais aplicações, o sistema de translação e inclinação PENTOR foi desenvolvido com um furo central livre de 17 mm. Oferece um movimento nas direções x-, y- e z de 100 µm e uma inclinação de ±2 mrad em dois eixos ortogonais (j,q). As dobradiças flexíveis para os três eixos de translação garantem o mais alto grau de paralelismo ao longo do curso desta fase. Cada eixo tem uma pré-carga mecânica integrada, o que torna o posicionador piezo posicionador PENTOR de 5 eixos muito adequado para aplicações dinâmicas. A parte basculante foi concebida para inclinar mais menos.
