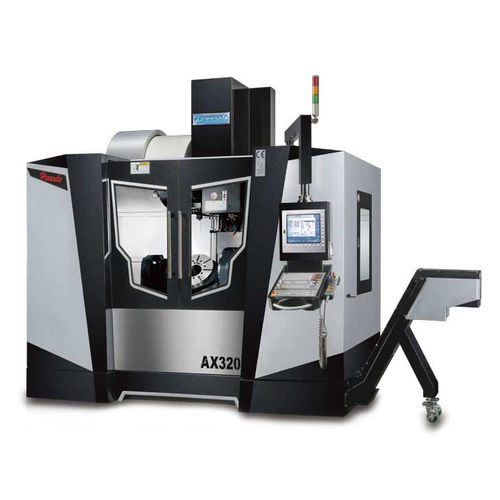

Centro de usinagem CNC de 5 eixos AX320

verticalcom mesa giratória inclinável24 ferramentas

As partes principais da estrutura são fabricadas em ferro fundido Meehanite de alta qualidade, temperado para alívio de tensões. A elevação da cabeça do fuso emprega um sistema de equilíbrio do tipo pneumático para minimizar a vibração da cabeça do fuso durante o movimento. A maquinação sincronizada de 5 eixos poupa tempo de maquinação, reduz a configuração repetitiva da peça de trabalho e o erro, enquanto aumenta drasticamente a maquinação e a precisão. A Pinnacle AX320/ AX450 é comprovadamente uma super máquina de elevada eficiência e precisão. Caraterísticas Inclinação do eixo A 150° (-120°/+30°) Eixo C rotativo 360° Cone do fuso ISO40 Via linear dos eixos X, Y e Z Construção robusta para proporcionar uma precisão duradoura ano após ano As principais peças estruturais são fabricadas em ferro fundido Meehanite de alta qualidade (GB 300), temperado para alívio de tensões com dureza superior a 190HB. As vias lineares do tipo rolo nos eixos X, Y e Z aumentam a estabilidade. Os eixos X, Y e Z são transmitidos com parafusos de esferas de classe C3, Ø40mm. Fuso de esferas oco com sistema de arrefecimento O arrefecimento a óleo através de fusos de esferas nos eixos X, Y e Z minimiza a deformação térmica e a folga, assegurando ao mesmo tempo um movimento suave durante a deslocação rápida. Sistema de equilíbrio pneumático O eixo Z é contrabalançado pneumaticamente através de cilindros pneumáticos de elevada resposta. Além disso, um reservatório de ar aumenta o desempenho do equilíbrio, garantindo um movimento rápido e estável do eixo Z, proporcionando um elevado acabamento superficial. Sistema de arrefecimento do fuso O refrigerador de óleo do fuso permite que o fuso mantenha uma temperatura constante de funcionamento e assegura uma longa vida útil. Também proporciona uma maquinação de alta eficiência e elevada precisão. Diâmetro da mesa rotativa Ø320 / Ø450mm Precisão de posicionamento, eixo A/C: 15"/10" Precisão de repetibilidade, eixo A/C: 10"/8"
