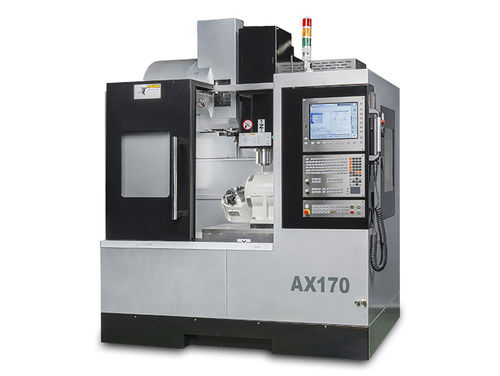

Centro de usinagem CNC de 5 eixos AX170

verticalcom mesa giratória inclinávelHS-A 63

As peças principais da estrutura são fabricadas em ferro fundido Meehanite de alta qualidade, temperado para aliviar o stress. O A/C adopta o motor DD para garantir uma elevada precisão e eficiência. A maquinação sincronizada de 5 eixos poupa tempo de maquinação, reduz a configuração repetitiva da peça de trabalho e o erro, enquanto aumenta drasticamente a maquinação e a precisão. Caraterísticas Inclinação do eixo A 240° (-120°/+120°) Eixo C rotativo 360° Cone do fuso ISO40 Via linear dos eixos X, Y e Z Rígido, estável, preciso Construído de forma robusta para proporcionar uma precisão duradoura ano após ano As principais peças estruturais são fabricadas em ferro fundido Meehanite de alta qualidade (GB 300), temperado para alívio de tensões com dureza superior a 190HB. as vias lineares do tipo rolo de 25 mm nos eixos X, Y e Z aumentam a estabilidade. Os eixos X, Y e Z são transmitidos com parafusos de esferas de classe C3, Ø28mm. Fuso de esferas oco com sistema de arrefecimento O arrefecimento a óleo através de fusos de esferas nos eixos X, Y e Z minimiza a deformação térmica e a folga, assegurando ao mesmo tempo um movimento suave durante a deslocação rápida. Sistema de arrefecimento para o fuso O refrigerador de óleo do fuso permite que o fuso mantenha uma temperatura constante de funcionamento e assegura uma longa vida útil. Também proporciona uma maquinação de alta eficiência e elevada precisão. Diâmetro da mesa rotativa Ø170 A rotação e a inclinação da mesa são acionadas pelo motor DD Velocidade de rotação dos eixos A/C: 60/200rpm Precisão de posicionamento, eixo A/C: 5"/5" Precisão de repetibilidade, eixo A/C: 4"/4" Acessórios Sopro de ar Jato de ar para peça de trabalho coberturas telescópicas de 3 eixos Proteção total contra salpicos Sistema de lubrificação automática Codificador rotativo do eixo A Codificador rotativo do eixo C Lâmpada de trabalho Luz de estado de funcionamento Sistema de equilíbrio pneumático do eixo Z Sistema de arrefecimento Pistola de ar / pistola de água Volante MPG Permutador de calor Interface RS-232
