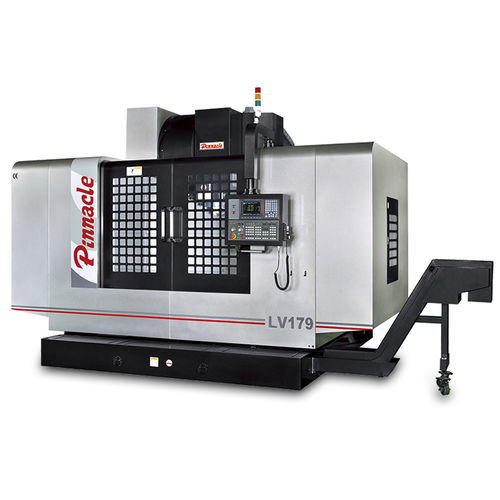

Centro de usinagem CNC de 3 eixos LV series

verticalISO 5024 ferramentas

Agora pode gQuando os trabalhos exigem uma maquinação altamente eficiente e quando a precisão excecional é fundamental, um centro de maquinação vertical da série Pinnacle linear way é a solução perfeita. Os três eixos movem-se em guias lineares que minimizam o atrito, proporcionando uma elevada precisão de posicionamento e repetibilidade. Esta série não é apenas adequada para aplicações em linhas de produção de grande dimensão. Também é ideal para fábricas mais pequenas e oficinas mecânicas. Se pretende seriamente aumentar a produtividade e os lucros da maquinação, a série de guias lineares Pinnacle LV pode realmente ajudá-lo. Caraterísticas Via linear de eixo X, Y Via de caixa do eixo Z (a via linear é opcional) 4 calhas de deslizamento na base As principais peças estruturais são fabricadas em ferro fundido Meehanite de alta qualidade (GB 300), temperado para alívio de tensões com dureza superior a 190HB. As guias de rolos nos três eixos asseguram um movimento suave. Os três eixos estão equipados com fusos de esferas de precisão de classe C3 e 50 mm de diâmetro. O peso de contrapeso desloca-se num eixo de guia para maior estabilidade e precisão de retidão. SISTEMA DE EQUILÍBRIO DO CONTRAPESO Sistema de equilíbrio de contrapeso exclusivamente concebido. O peso de contrapeso move-se num eixo guia para assegurar a precisão da retidão do movimento. Não há vibração nas direcções para a frente/para trás e para a direita/esquerda. Isto cria uma precisão superior da superfície da peça de trabalho para satisfazer vários requisitos de maquinação de moldes. Patenteado em Taiwan e na China. ASSEGURA UMA MAQUINAÇÃO DE ALTA QUALIDADE O sistema de desaperto flutuante assegura que a força de desaperto da ferramenta não é transmitida aos rolamentos do fuso. Proporciona um aperto e desaperto estável da ferramenta com o fuso e prolonga a vida útil dos rolamentos do fuso. O fuso é do tipo cartucho.
