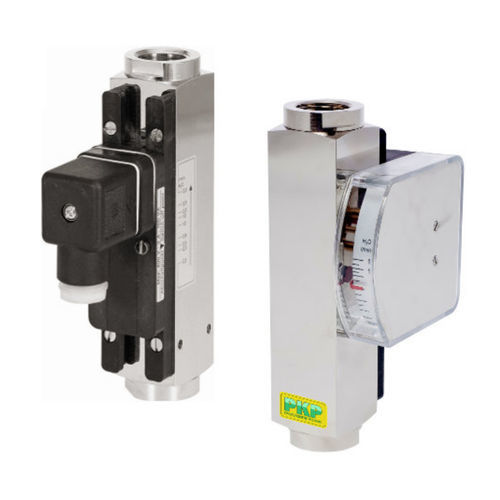

Medidor de vazão de área variável DS04 series

para líquidospara gásem aço inoxidável

O medidor de caudal e interrutor modelo DS04 funciona de acordo com um princípio de área variável modificado. O flutuador é guiado num tubo de medição cónico para cima. O fluido em circulação move o flutuador na direção do fluxo. Um indicador de ponteiro montado externamente é acoplado magneticamente ao flutuador e assim, seguindo a posição do flutuador, indica o caudal numa escala. Um contacto Reed é montado no exterior do medidor, numa caixa selada. Quando o flutuador atinge a posição do contacto Reed, o interrutor fecha-se. Com caudais mais elevados, o flutuador move-se mais para cima até atingir um batente de flutuador incorporado, mantendo o interrutor fechado. Isto assegura uma função de comutação biestável em qualquer altura. O contacto Reed é ajustável em toda a gama de medição e de comutação do medidor. Aplicações típicas Os caudalímetros e monitores de área variável DS04 são utilizados para medir e monitorizar caudais contínuos de líquidos ou meios gasosos de baixa viscosidade. As áreas de aplicação são: sistemas de arrefecimento engenharia investigação e desenvolvimento para medição e controlo de líquidos ou gases de baixa viscosidade material: latão ou aço inoxidável para tamanhos de tubo de 1/4" a 1" contactos de comutação mit, saída analógica e/ou visor
