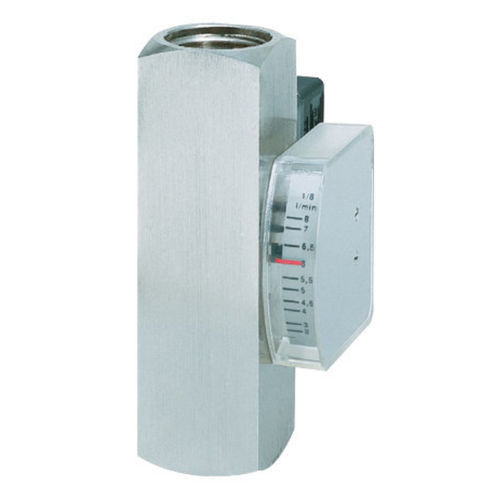

Medidor de vazão de área variável DS08 series

volumétricopara líquidosem aço inoxidável

O medidor de caudal e interrutor modelo DS08 funciona de acordo com um princípio de área variável modificado. O flutuador é guiado num tubo de medição cilíndrico por meio de uma mola. O fluido que flui move o flutuador na direção do fluxo. Um indicador de ponteiro montado no exterior é acoplado magneticamente ao flutuador e, assim, seguindo a posição do flutuador, indica o caudal numa escala. Um contacto Reed é montado no exterior do medidor, numa caixa selada. Quando o flutuador atinge a posição do contacto Reed, o interrutor fecha-se. Com caudais mais elevados, o flutuador move-se mais para cima até atingir um batente de flutuador incorporado, mantendo o interrutor fechado. Isto assegura uma função de comutação biestável em qualquer altura. Compensação de viscosidade, posição de montagem e fiabilidade A mola incorporada e o flutuador magnético garantem uma fiabilidade absoluta do medidor. Esta mola, que empurra o flutuador de volta para a sua posição zero contra o fluxo, torna possível a utilização do medidor em qualquer posição de montagem. A mola é envelhecida artificialmente, eliminando assim a necessidade de recalibração para as diferentes posições de montagem. A mola forte e um orifício no flutuador trabalham em conjunto para limitam os efeitos das alterações de viscosidade a um mínimo absoluto em comparação com os caudalímetros de área variável normais. Aplicações típicas O medidor e interrutor de caudal de área variável modelo DS08 é utilizado para medir e monitorizar o caudal de líquidos viscosos, ou seja, em sistemas de lubrificação central, quaisquer outros circuitos de lubrificação, hidráulicos, óleos de transformador, etc.
