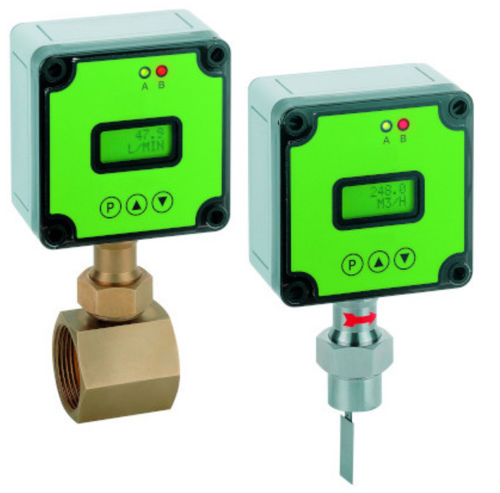

Medidor de vazão tipo palheta DP07 series

volumétrico4–20 mARS-232

O caudalímetro DP07 funciona de acordo com o princípio da pá-fole. Com o fluxo do líquido, o braço da pá é movido na direção do fluxo contra a força de uma mola. Este movimento é transferido para um íman e a sua posição é detectada por um sensor Hall. Uma unidade eletrónica baseada em microprocessador calcula, de acordo com uma curva de calibração, o fluxo real do meio. Um sistema de duas câmaras assegura que, mesmo em caso de avaria do dispositivo, nenhum fluido pode entrar na caixa eletrónica. Aplicações típicas Os transmissores de caudal DP07 são utilizados para supervisionar o caudal de meios de baixa viscosidade até grandes caudais. Especialmente no caso de tubagens superiores a DN 50, existe uma relação preço/desempenho incontestável devido à utilização de um bocal de soldadura. sinal de saída analógico linearizado 4...20 mA, 0...10 V ou frequência 2 interruptores de limite independentes (relés) pressão máx.: 25 bar, temperatura máx: 100 °C interface RS-232 opcional insensível a meios sujos/contaminados montagem simples, para tubagens até DN 600 gamas de comutação: 1,5 l/min ... 4500 m³/h
