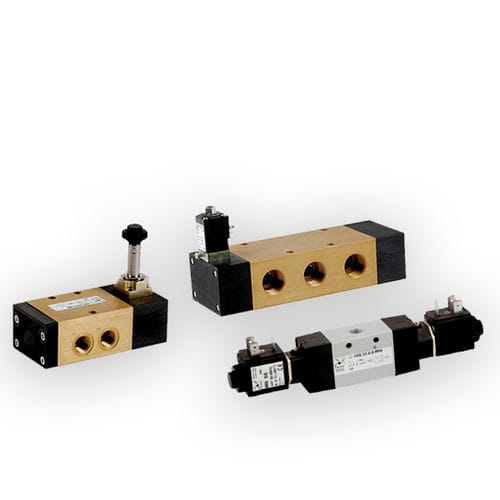

Válvula direcional pneumática spool 400 series

de acionamento pneumáticoacionada por solenoidede ação direta

Trata-se de válvulas de 2 estágios accionadas electropneumaticamente. Uma electroválvula de comando directo da série 300 acciona pneumaticamente o distribuidor de potência principal. Este sistema integrado permite a configuração de sistemas que necessitam de muito pouco espaço. O ar de pilotagem é normalmente retirado do orifício de entrada (autofeed) e o único sinal de accionamento é eléctrico. A gama das electroválvulas, no que diz respeito às dimensões e à construção mecânica, é semelhante à da série 200. Temos, portanto, electroválvulas G 1/8″, G 1/4″, G 1/2″ e G 1″ com características pneumáticas idênticas que são, no entanto, accionadas electricamente. São construídos em 3 e 5 vias com 1 solenóide (monoestável) ou 2 solenóides (biestável) e também em 5 vias de 3 posições com centros fechados, centros abertos e centros sob pressão. É de notar que a autoalimentação do piloto eléctrico requer sempre a entrada pelo orifício 1 e que, se se pretender uma configuração de 3 vias normalmente aberta, é necessário mudar os operadores. As electroválvulas G 1/8″ e G 1/4″ podem ser equipadas com microssolenóides, bem como com solenóides normais, e podem ser montadas em linha ou a 90 graus nas válvulas. Note-se que, embora o microssolenóide possa ser montado em qualquer direcção, o solenóide normal requer uma montagem conforme indicado nas fotografias e nos diagramas.
