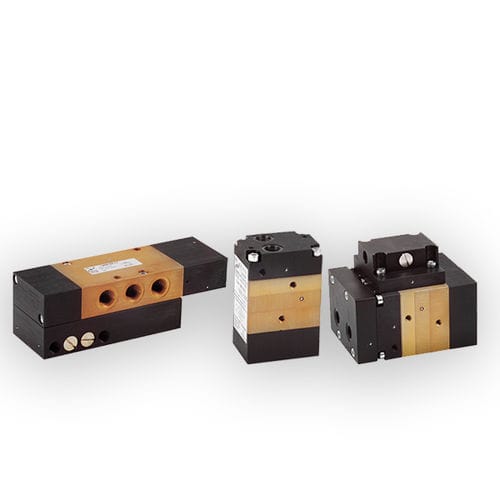

Válvula de segurança para ar 900 series

A série 900 é constituída pelos seguintes componentes: -Interruptor de pressão, que transforma um sinal pneumático num sinal eléctrico. -Gerador de impulsos, que transforma um sinal pneumático permanente num impulso regulável de 0 a 10 segundos. -Temporizador pneumático (n.C. ou n.O.), que corta ou liberta um sinal pneumático num tempo ajustável. -Válvula de segurança bimanual, que permite uma utilização segura dos comandos pneumáticos bimanuais (por exemplo, dois botões de pressão 3/2 N.C. a uma certa distância), excluindo os falsos sinais em caso de mau funcionamento do botão ou da válvula. -Flip - Flop: válvula de 5/2 vias, accionada por um único sinal, comuta a saída de 2 para 4 e vice-versa a cada impulso. -Para um funcionamento correcto, é importante que a pressão de entrada seja igual ou inferior à pressão do piloto. -Válvula osciladora, 5/2 - G 1/8″ com duas funções lógicas "NOT" montadas na placa, comuta quando a pressão na câmara de escape do cilindro ligado atinge o limiar de "NOT". -Amplificador de sinal, 3/2 - válvula G 1/8″ N.C. accionada por sinais fracos mas superiores a 0,05 bar. -Válvula de arranque progressivo, dispositivo instalado entre a válvula ou electroválvula e o cilindro, que permite um enchimento progressivo da câmara, proporcionando um movimento do cilindro de baixa potência. A válvula de arranque progressivo é constituída por uma válvula de regulação do caudal e uma válvula 2/2 N.C. com orifício nominal de 6 mm. A válvula está totalmente aberta quando a pressão no cilindro atinge 50% da pressão de entrada.
