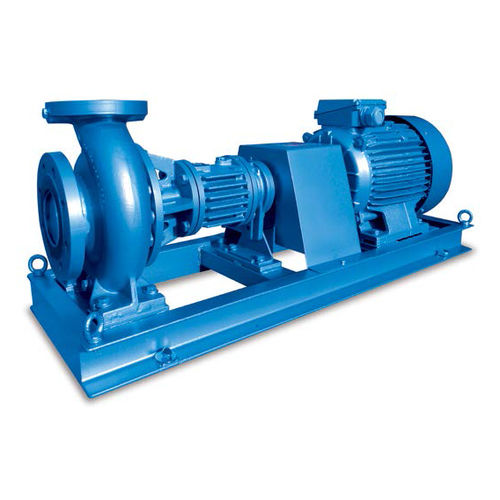

Bomba de óleo ZN

elétricacentrífugaindustrial

As bombas de circulação diatérmicas do óleo do ZN são usadas para circular líquidos diatérmicos em temperaturas de até 350 graus Célsio. Os líquidos bombeados devem estar livres dos produtos químicos corrosivos ou das partículas abrasivas para impedir dano aos materiais da bomba. Não há nenhuma necessidade para refrigerar da câmara de selo nestas bombas. As séries do ZN são estágio centrífugo, único, bombas horizontais do eixo. Têm um impulsor deequilíbrio (o contrapeso é conseguido através das lâminas do impulsor da extremidade traseira). As dimensões da bomba estão do acordo aos padrões do ISO 2858. A carcaça de rolamento é construída para dispersar eficientemente o calor, da embalagem da bomba, com para fora um circuito refrigerando adicional. O eixo encontra-se em dois rolamentos de rolo, de que esse no rolamento lateral da bomba é lubrific pelo óleo. O rolamento do acoplamento-lado exige a graxa. O selo mecânico é ficado situado entre os rolamentos na carcaça de rolamento. Seu elevado desempenho é devido à rigidez do eixo. A instalação padrão inclui as flanges da tomada de acordo com o padrão do UNI 2223/2229 NP 16, com as flanges opcionais do UNI NP 25 ou do ANSI 150 RF. O eixo é do aço de liga quando a carcaça do impulsor e de rolamento for construída do ferro de molde. As peças molhadas são todo o ferro de molde nodular. As dimensões padrão das maiorias permitem a permutabilidade elevada e abaixam custos de manutenção. Estas bombas têm uma capacidade máxima de 350 medidores cúbicos por a hora com uma cabeça máxima de 100 M. A temperatura líquida máxima tem 350 graus Célsio e a pressão máxima na bomba é a barra 16. O eixo gira em 3600 RPM, com as flanges a DN 32 - 125.
