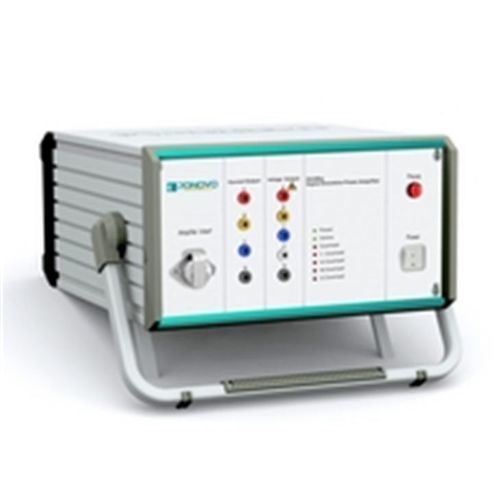

Amplificador de potência PA30Bip-H

diferenciallinearportátil

O amplificador de potência portátil PA30Bip-H é projetado com o princípio do amplificador linear. É uma solução portátil muito leve, com três canais de saída de corrente e quatro canais de saída de tensão. Cada canal de saída de corrente está com 30A RMS. Cada canal de saída de tensão está com 250 V RMS. É com faixa de alta frequência de até DC 5kHz ± 1dB e alta precisão de retardo de tempo e resposta ao degrau. Ele pode ser usado para muitas aplicações de simulação, HIL ou PHIL em Sistema de Potência. Sinal de entrada 0 ~ 5V RMS (± 7,07 / 16Vpek) Precisão Atual 0.2%(0.5A-30A) Precisão Típica Atual & lt; 0,1% Impedância de entrada diferencial 20k ohm Ganho 6A/V Proporção de distorção harmônica ≤0.2% Linearidade ≤0.2% Precisão de fase 0.2° Alcance de frequência DC-5kHz ± 1dB Resposta da etapa & lt; 20us Atraso de entrada / saída & lt; 20us Voltagem 4 × 0 ~ 250V RMS Máx. Potência de saída 75 VA (saída de 120 V) Sinal de entrada 0 ~ 5V RMS (± 7,07 / 16Vpek) Precisão de tensão 0.2%(5V-120V) Precisão típica de tensão & lt; 0,1% Impedância de entrada diferencial 20k ohm Ganho 50V/V Fonte de energia Monofásico 110 V ou 220 V CA 50/60 Hz Chassis 3U
