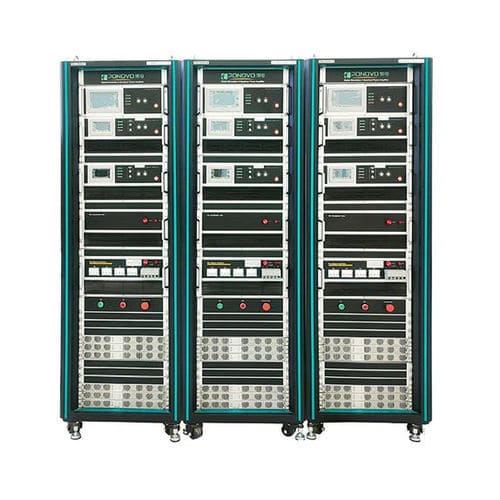

Amplificador de potência PAV10000

híbridoanalógicolinear

Amplificador de potência de simulação de quatro quadrantes da série PAV baseado na tecnologia de amplificador de potência linear e desempenho técnico avançado integrado e funções ricas. PAV10000 é um modelo da série PAV 4-amplificador de potência quadrante.que é composto por 3 conjuntos de gabinetes, os parâmetros são: chassi padrão 3×43U; A×L×P(mm): 2100×650×900; Peso: 3×450kg. Sua saída é 270VAC/10000VA (382VDC/10000W), saída nominal. Devido ao seu princípio de design linear confiável, o PAV10000, com capacidade de saída de potência muito alta, mas ainda pode atingir atraso de tempo e precisão de tempo de resposta muito altos, além de distorção harmônica extremamente baixa e taxa de variação rápida, etc. Ele pode ser amplamente usado no seguinte aplicativo PHIL (Power-Hardware-in-Loop). Ele pode se conectar diretamente à popular plataforma de simulação, por exemplo: RTDS, OPAL-RT, NI, Typhoon, etc., suportando não apenas comunicação de entrada analógica, mas também comunicação de interface digital via protocolo AURORA. E tem modo de 2 palavras, que pode funcionar tanto como modo de fonte para saída de energia quanto como modo de consumo de energia para absorção de energia. ● O sistema de energia distribuída, como geração de energia fotovoltaica, geração eólica, bateria de armazenamento de energia e sistema de célula de combustível, etc. ● A microrrede ● O eletromóvel e a unidade de carga ● O armazenamento de energia ● Transporte ferroviário Transporte ferroviário Aeroespacial ● A detecção do sistema elétrico ● A simulação híbrida em sistema de potência HVDC ● FATOS ● Conexão HVDC e HV AC ● Análise dinâmica de carga em CA, etc.
