Sistema de teste de laboratório PNS330i

para rede elétricapara máquinas e instalações elétricaspara transformador de potência

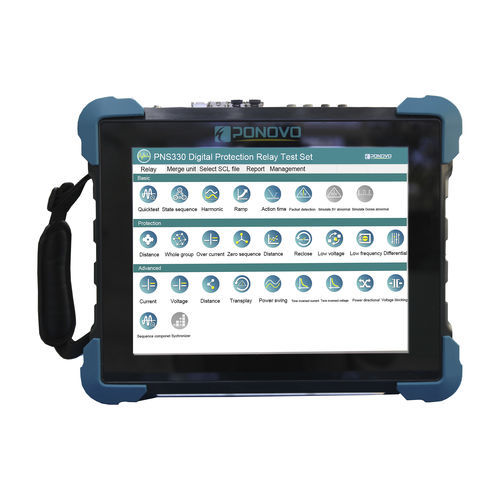

O conjunto de teste de relé de proteção digital PNS330i é a nova geração de produto de teste portátil IEC61850 lançado pela PONOVO. O peso de toda a máquina é apenas inferior a 3 kg. Possui saída de tensão e corrente de alta precisão e interface digital ótica multicanal, satisfazendo totalmente os requisitos de teste de relé de proteção convencional e relé digital e outros testes IED em subestações digitais IEC61850. Caraterísticas do produto - Ecrã LCD tátil de 10,4 polegadas para funcionamento com o sistema Linux - Alimentado por uma bateria Li- de grande capacidade incorporada, a bateria pode ser removível e substituível - Saída analógica: tensão 4*120V / corrente 3*10A - 4 pares de portas ópticas/Ethernet (incluindo 1 par de portas Gigabit), 2 portas ópticas de envio em série, 2 portas ópticas de receção em série - Interface ótica de sincronização de tempo IRIG-B, interface de sincronização de tempo 1588, interface de sincronização de tempo GPS/BDS - Interface de comunicação Wi-Fi, 4G/5G, Bluetooth Aplicação - Suporta teste rápido, sequência de estado, harmónica, rampa, proteção diferencial, proteção de distância, transmissão de todo o grupo, proteção de sequência zero, proteção de sobreintensidade, aceleração de religação e pós-religação, etc. - Análise de receção SMV RMS, forma de onda, harmónica, diagrama vetorial, componente de sequência, potência, AD duplo, verificação de fase, polaridade, estatísticas de pacotes, monitorização de mensagens, etc. - Análise de receção GOOSE valor em tempo real, lista de bits variáveis, estatísticas de pacotes, monitorização de mensagens, deteção do mecanismo de envio GOOSE, etc. - SCD gráfico: análise gráfica do SCD realizada, apresentando a ligação da cablagem do terminal virtual. - Aplicação avançada: Função de comunicação MMS Função de teste automático
