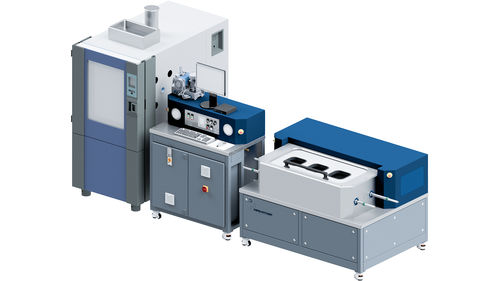

Testador de estanqueidade pneumático PPM 1050 Gas

de pressãopara aplicações automotivaspara válvulas

Banco de ensaio de fugas <1050 bar com gás (hélio) O banco de ensaio de fugas é adequado para testes de pressão de gás até 1050 bar. Os testes podem ser realizados com gás formador de 95/5 (N2/H2), hélio ou nitrogénio. Garrafas de gás padrão de 50L ou outras fontes servem como fonte de meios. Uma fuga é detectada e registada por um farejador (por exemplo, Inficon P3000XL). O banco de ensaio de fugas está equipado com um conceito especial de segurança para proteger o operador. Os novos componentes são testados com água numa câmara de segurança prevista para a sua pressão de rebentamento (por exemplo, até 3000 bar). É instalada uma caixa de segurança na câmara climática para testes com gás, que protege contra potenciais lascas de componentes. Várias mangueiras flexíveis são fixadas à caixa, que está equipada com bicos para detectar fugas em vários pontos do componente. As mangueiras são ligadas a tomadas fora da câmara climática. Nas tomadas, o operador pode utilizar o farejador para identificar a fuga. Para um teste subaquático, a caixa de segurança é retirada ou a porta da caixa é pendurada para fora. Os componentes frequentemente testados neste sistema são as Válvulas H2 Ontank. Dados de desempenho Ensaio de fuga com hélio, nitrogénio, N2/H2, gás moldador Até 1050 barras É possível testar numa câmara climática Testes num banho de água Teste de pressão de ruptura com água <3000 bar para pré-validação Conceito de segurança com uma caixa sólida na câmara climática
