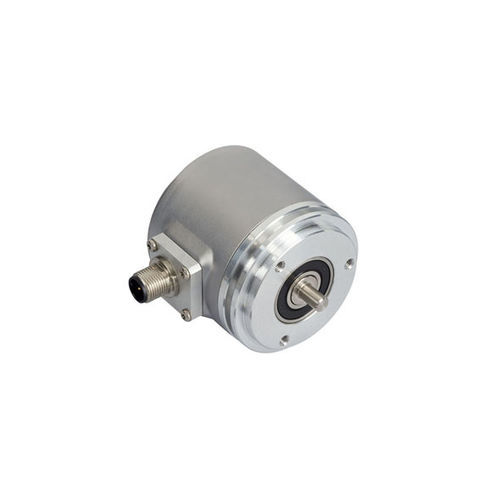

Encoder rotativo absoluto IXARCópticomecânico14 bits
Guardar nos favoritos
Comparar
Características
- Tipo
- absoluto
- Tecnologia
- óptico, mecânico
- Resolução de encoders absolutos
- 14 bits
- N.º de voltas de encoders absolutos
- 14 bits
- Características mecânicas
- flangeado
- Sinal de saída
- SSI, PROFIBUS
- Tensão de alimentação
- 24 Vcc, 15 Vcc, 12 Vcc, 5 Vcc
- Material
- em aço inoxidável
- Grau de proteção
- IP65
- Tamanho da flange
58 mm
(2 in)- Diâmetro do eixo
6 mm
(0,24 in)- Comprimento
56,7 mm
(2,232 in)- Temperatura de processo
MÁX: 85 °C
(185 °F)MÍN: -40 °C
(-40 °F)
Descrição
A imagem é apenas para fins de apresentação. Por favor, consulte o desenho técnico detalhado no final da página.
Interface -
Interface - SSI com botão e LEDs
Diagnósticos - Opto ASIC, memória, LED
Funções Manuais - Predefinido via botão de pressão e um cabo ou conector
Tempo de Ciclo de Interface - ≥ 25 µs
Saídas -
Driver de Saída - RS422
Dados elétricos -
Tensão de Alimentação - 4.5 – 30 VDC
Consumo de Força - ≤ 1.5 W
Tempo Para - 720 h sal resistência de pulverização) + Pintura líquido
Tipo Eixo - Eixo sólido, comprimento = 10 mm
Carga Máxima do Eixo - axial 40 N, radial 110 N
Vida Mecânica Mínima
(10 ^ 8 rotações com Fa/Fr) - 550 (20 N / 40 N), 195 (40 N / 60 N), 135 (40 N / 80 N), 85 (40 N / 110 N)
Inércia do Rotor - ≤ 30 gcm² [≤ 0.17 oz-in²]
