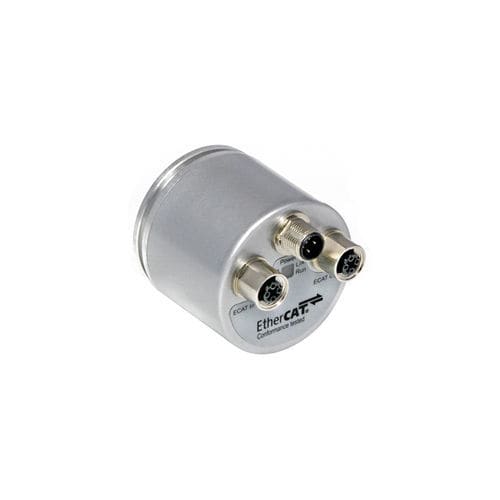

Encoder rotativo absoluto IXARC

ópticomagnéticomecânico

A imagem é apenas para fins de apresentação. Por favor, consulte o desenho técnico detalhado no final da página. Interface - Interface - EtherCAT Perfil - CoE (CANopen over EtherCAT, DS-301+DS-406) Características - Gerenciador de Inicialização, Eixo Redondo Taxa de Transmissão - 10 / 100 Mbit Tempo de Ciclo de Interface - ≥ 80 µs Funções de Programação - Resolução, Preset, Contando Direction Saídas - Driver de Saída - Ethernet Dados elétricos - Tensão de Alimentação - 10 – 30 VDC Consumo de Força - ≤ 2,5 W Tempo Para - 10⁵ h Sensor - Tecnologia - Magnético Resulução Mono-Volta - 16 bit Resulução Multivoltas - 12 bit Multivolta Tecnologia - Contador de impulsos auto-alimentado magnética (sem bateria, sem equipamento) Precisão (INL) - ±0,0878° (≤12 bits) Código - Binário Especificações ambientais - Tipo de Proteção (Eixo) - IP65 Tipo de Proteção (Carcaça) - IP65 Umidade - 98%, sem estado líquido Dados mecânicos - Material Carcaça - Aço Revestimento Carcaça - Catódica Proteção contra Corrosão (> 720 h sal resistência de pulverização) + Pintura líquido Tipo Flange - Square, □ 2.5" (5) Material de Flange - Alumínio Tipo Eixo - Solid, Single Flat, Length = 22.4 mm Material de Eixo - Aço inoxidável V2A (1,4305; 303) Carga Máxima do Eixo - axial 40 N, radial 110 N Vida Mecânica Mínima
