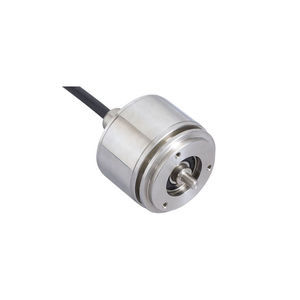

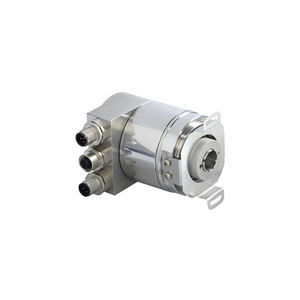

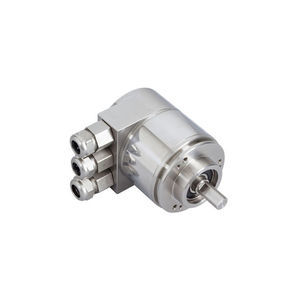

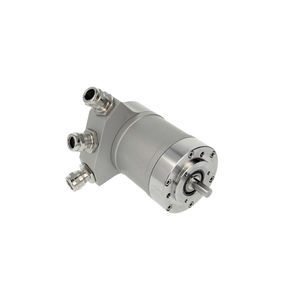

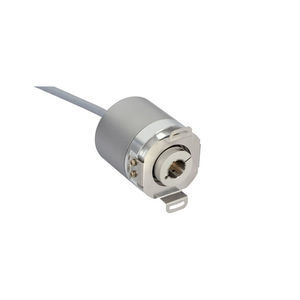

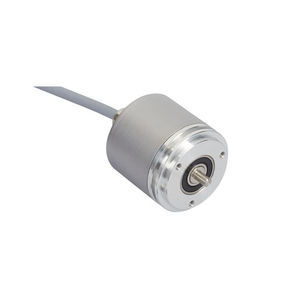

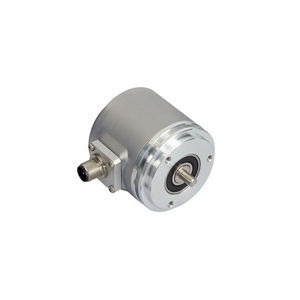

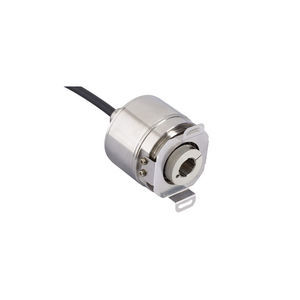

Encoder rotativo absoluto IXARC

magnéticomecânico12 bits

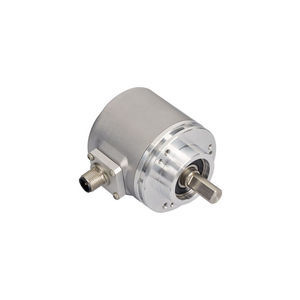

A imagem é apenas para fins de apresentação. Por favor, consulte o desenho técnico detalhado no final da página. Interface - Interface - Profibus DP Perfil - DPV0, DPV1 and DPV2 Class 2 (EN50170 + EN50254) Diagnósticos - Memory Funções Manuais - Endereço seletora 0-99 e terminal de resistor (com tampa de conexão) Características - Eixo Redondo Taxa de Transmissão - ≤12 Mbaud Tempo de Ciclo de Interface - ≥ 1 ms Funções de Programação - Resolução, fator de alavancagem (resolução física), a escala de velocidade + filtro, pré-ajustado (ponto zero), direção de contagem, chaves fim de curso, o número de nó, ensina-in, o diagnóstico Saídas - Driver de Saída - Profibus Data Interface, galvanically isolated via opto-couplers Dados elétricos - Tensão de Alimentação - 10 – 30 VDC Consumo de Força - ≤ 2,5 W Tempo Para - < 1 s Proteção contra Inversão de Polaridade - Sim Proteção contra Curto Circuito - Sim EMC Emissão de Interferências - DIN EN 61000-6-4 EMC: Imunidade de Ruído - DIN EN 61000-6-2 MTTF - 109 anos @ 40 °C Sensor - Tecnologia - Ótico Resulução Mono-Volta - 13 bit Precisão (INL) - ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) Código - Binário Especificações ambientais - Tipo de Proteção (Eixo) - IP66/IP67 Tipo de Proteção (Carcaça) - IP66/IP67 Umidade - 98%, sem estado líquido Dados mecânicos - Material de Tampa de Conexão - Aço Inoxidável V4A (1.4404; 316 L) Material Carcaça - Aço Inoxidável (V4A) Revestimento Carcaça - sem revestimento Material de Flange - Aço inoxidável V4A (1.4404, 316 L)
