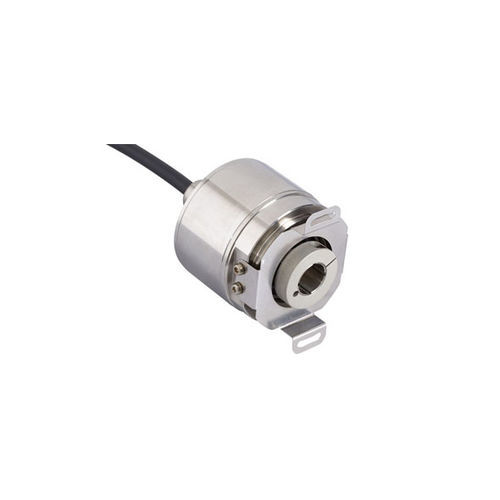

Encoder rotativo absoluto IXARC

ópticomecânico14 bits

A imagem é apenas para fins de apresentação. Por favor, consulte o desenho técnico detalhado no final da página. Interface - Interface - CANopen Perfil - DS-406 Funções Manuais - Endereço seletora 0-99 e terminal de resistor (com tampa de conexão) Características - Eixo Redondo Taxa de Transmissão - min. 20 kBaud, max. 1 MBaud Tempo de Ciclo de Interface - ≥ 1 ms Video Manual - video-link Watch a simple installation video Funções de Programação - Resolução, preset, duas chaves fim de curso, 8 grátis, taxa de transmissão, CAN-identificador, bootloader, modos de transmissão: polling, cíclico, sync Saídas - Driver de Saída - Transceiver (ISSO 11898), isolado galvanicamente por Opto-Couplers Dados elétricos - Tensão de Alimentação - 10 – 30 VDC Consumo de Força - ≤ 2,5 W Tempo Para - < 1 s Proteção contra Inversão de Polaridade - Sim Proteção contra Curto Circuito - Sim EMC Emissão de Interferências - DIN EN 61000-6-4 EMC: Imunidade de Ruído - DIN EN 61000-6-2 MTTF - 13,5 anos @ 40 °C Sensor - Tecnologia - Ótico Resulução Mono-Volta - 13 bit Resulução Multivoltas - 14 bit Multivolta Tecnologia - Câmbio mecânica (sem bateria) Precisão (INL) - ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) Código - Binário Especificações ambientais - =Umidade - 98%, sem estado líquido Dados mecânicos - Material de Tampa de Conexão - Sem Material Carcaça - Aço inoxidável (V2A) (1.4305, 303)
