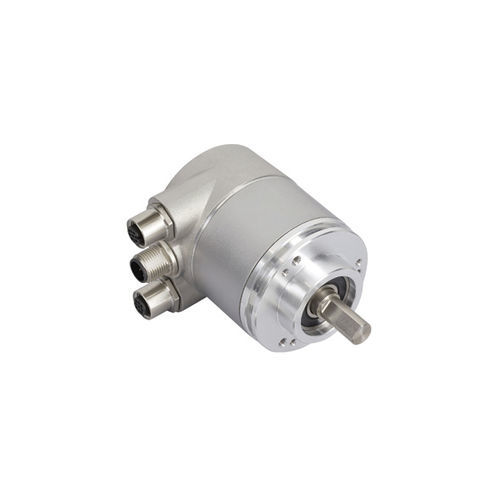

Encoder rotativo absoluto IXARC magnético16 bitsde eixo oco não passante
Guardar nos favoritos
Comparar
Características
- Tipo
- absoluto
- Tecnologia
- magnético
- Resolução de encoders absolutos
- 16 bits
- Características mecânicas
- de eixo oco não passante
- Sinal de saída
- PROFIBUS, PROFIsafe, CANopen Safety
- Tensão de alimentação
- CC
- Material
- em aço inoxidável
- Grau de proteção
- com resistência a choques, robusto, resistente às vibrações, para ambientes agressivos, ultrarrobusto, resistente a impactos, à prova de água, SIL 2, IP67, com blindagem EMI, IP66, com blindagem magnética, CEM
- Aplicações
- industrial, para OEM, para elevador, para a indústria de alimentos e bebidas
- Outras características
- de alta resolução, programável
- Tamanho da flange
58 mm
(2 in)- Diâmetro do eixo
6 mm
(0,24 in)- Comprimento
69,5 mm
(2,736 in)MÍN: 75 mm
(2,953 in)MÁX: 75 mm
(2,953 in)- Temperatura de processo
MÍN: -40 °C
(-40 °F)MÁX: 85 °C
(185 °F)
Descrição
A imagem é apenas para fins de apresentação. Por favor, consulte o desenho técnico detalhado no final da página.
Interface -
Interface - Profibus DP
Perfil - DPV0, DPV1 and DPV2 Class 2 (EN50170 + EN50254)
Diagnósticos - Memory
Funções Manuais - Endereço seletora 0-99 e terminal de resistor (com tampa de conexão)
Características - Eixo Redondo
Taxa de Transmissão - ≤12 Mbaud
Tempo de Ciclo de Interface - ≥ 1 ms
Funções de Programação - Resolução, fator de alavancagem (resolução física), a escala de velocidade + filtro, pré-ajustado (ponto zero), direção de contagem, chaves fim de curso, o número de nó, ensina-in, o diagnóstico
Saídas -
Driver de Saída - Profibus Data Interface, galvanically isolated via opto-couplers
Dados elétricos -
Tensão de Alimentação - 10 – 30 VDC
Consumo de Corrente - ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC
Consumo de Força - ≤ 1.5 W
Tempo Para - < 1 s
Proteção contra Inversão de Polaridade - Sim
Proteção contra Curto Circuito - Sim
EMC Emissão de Interferências - DIN EN 61000-6-4
EMC: Imunidade de Ruído - DIN EN 61000-6-2
MTTF - 13,5 anos @ 40 °C
Sensor -
Tecnologia - Ótico
Resulução Mono-Volta - 13 bit
Precisão (INL) - ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit)
Código - Binário
