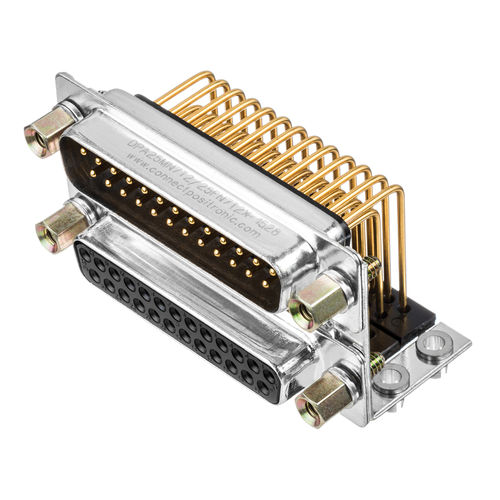

Conector com duas entradas DPB Series

de alimentação elétricaD-SubPCB

A série DPB faz parte da família Dual-Port D-subs de ângulo reto, usada para economizar espaço no painel e na placa. As séries DPB são conectores de densidade padrão. A Série Dual Port é uma utilização de dois conectores, empilhados verticalmente e montados em uma única unidade de conector, o que permite economizar espaço no painel e na placa impressa. Os custos de montagem final são reduzidos pela condensação de dois movimentos de montagem em um movimento. Os conectores da série Dual Port são conectores de qualidade profissional recomendados para utilização em ambientes interiores ou exteriores abrigados, não corrosivos, com ventilação normal, mas sem controlos de temperatura ou humidade. As variantes de contactos de conectores são 9, 15, 25, 29, 37 e 50. Os gêneros do conector podem ser misturados, ou seja, um conector macho e um fêmea dentro de um conjunto de porta dupla. Os dois conectores podem ser espaçados entre si em três espaçamentos dimensionais padrão para acomodar vários dimensões de capôs discretos ou conjuntos de capôs moldados. O conector também pode ser parcialmente preenchido com contatos que são instalados no corpo do conector para posições de contato selecionadas pelo cliente, reduzindo assim os custos do conector.
