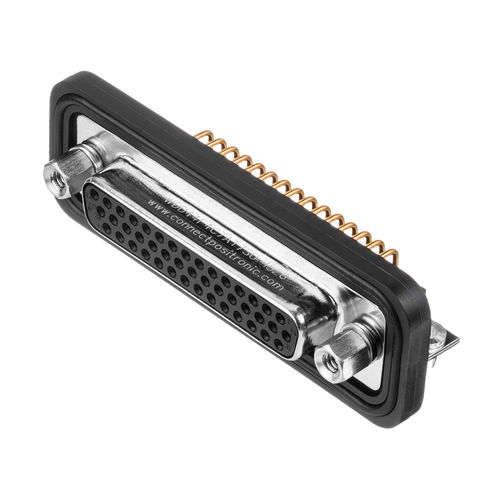

Conector à prova de água WDD Series

de alimentação elétricaD-SubPCB

A série WDD faz parte da família de aplicações à prova d'água IP 67 que requerem características de impermeabilização IP67. A série WDD oferece contatos de tamanho 22, nível industrial e opção de montagem em painel. As placas de vedação para montagem em painel de conectores WIN-DD, quando montadas nas paredes de gabinetes, mantêm a classificação de proteção contra poeira e entrada de água do gabinete IEC 60529 ou NEMA 250 no qual estão montadas. Os conjuntos de invólucros de conectores WIN-DD fornecem proteção contra poeira e entrada de água para IP67. Consulte o Apêndice A para obter detalhes das classificações IP 67 e tipos de gabinete NEMA 6 e 4X, bem como outros gabinetes com requisitos ambientais menos rigorosos. - Opção popular, econômica e de alta densidade para aplicações que exigem conectores selados. - A inserção de um conector Unibody em peça única elimina a necessidade de processos de selagem secundários. Consulte a página 6 para obter detalhes. - Faixa de temperatura melhorada, maior desempenho e menor custo. - Fixo, tamanho 22 contatos - As terminações incluem copo de solda, montagem em placa impressa em ângulo reto e reto (90°). - Consulte a informação de encomenda pré-cablada (página 33) para obter informações sobre conectores livres/cablados. - Três variantes de conectores incluem 15, 26 e 44, sendo que mais são fresados. Consulte a seção WDD (página 26) para todos os outros tamanhos de alta densidade. - Opções protegidas contra corrosão e resistentes à corrosão. - Uma grande variedade de opções e acessórios.
