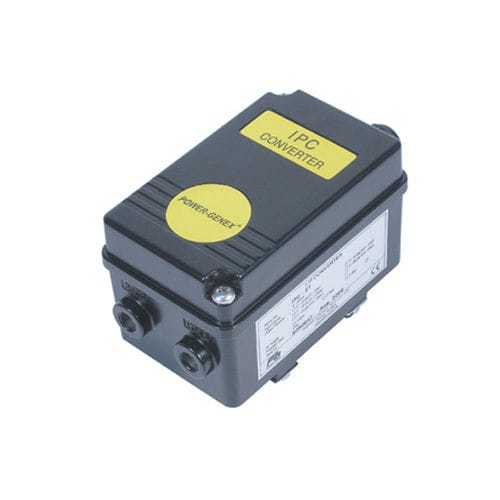

Conversor de impedância IPC

de sinalde pressãocom1 entrada analógica

Acionamento dinâmico da válvula para converter o sinal de corrente de 4~20㎃ em pressão de saída pneumática com tecnologia piezoeléctrica de ponta Características Caixa robusta em alumínio fundido sob pressão Desempenho de controlo preciso e elevada resposta dinâmica Simples e fácil de ajustar Baixo consumo de ar devido à microválvula eléctrica piezoeléctrica Modelo - IPC Sinal de entrada - 4 ~ 20㎃ @ 24 VDC , 2-fios Pressão de saída - 0 - 1bar (0 - 15psi) 0.2 - 1bar (3 - 15psi) 0.4 - 2bar (6 - 30psi) 0.2 - 3bar (3 - 45psi) Características de saída - Linear ao sinal de entrada Ação - Direta erro de tal - Erro máximo ±0,3% da escala (linearidade + histerese + repetibilidade) Ar de alimentação - Ar comprimido filtrado, seco e não oleado (até 5 microns) Temperatura de funcionamento - -20 ~ +70℃ Classe de proteção - IP55 Impedância - 425 Ω @ 20㎃ Tipo de montagem - Trilho (de acordo com DIN EN 50022) Conexões pneumáticas - Rc 1/8 Ligações eléctricas - PG 9 Material do corpo - Alumínio fundido sob pressão Peso - 820 g
