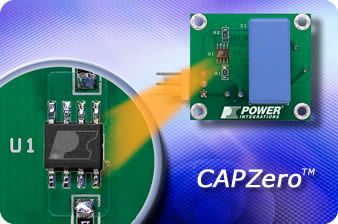

Capacitor SMD CAPZero

Descrição Quando a tensão AC É aplicada, CAPZero obstrui o fluxo atual nos resistores da descarga da segurança do capacitor de X, reduzindo a perda de poder a menos de 5 mW, ou essencialmente o zero* no vácuo 230. Quando a tensão AC É disconnected, CAPZero descarrega automaticamente o capacitor de X conectando os resistores sangrados paralelamente. Esta operação permite a flexibilidade total na escolha do capacitor de X aperfeiçoar o IEM diferencial da modalidade que filtra e reduzir custos do indutor, sem a mudança no consumo de potência. Projetar com CAPZero é simplesmente uma matéria de selecionar os valores apropriados do dispositivo de CAPZero e do resistor do external na tabela 1 para o valor do capacitor de X que está sendo usado. Esta escolha do projeto fornecerá uma constante de tempo do caso o mais mau RC, quando a fonte da C.A. é disconnected, de menos de 1 segundo segundo as exigências dos standard de segurança internacionais. A simplicidade e a aspereza da microplaqueta de CAPZero de dois terminais fazem-lhe uma escolha ideal nos sistemas projetados cumprir exigências do lote 6 de EuP. A família de CAPZero tem duas classes da tensão: 825 V estão usados quando um MOVIMENTO está conectado paralelamente ao capacitor de X em figura 1. que 1000 V estão usados quando o MOVIMENTO é coloc em outra parte no sistema em combinação com exigências diferenciais da tensão de pico de >1.5 quilovolt. Veja a seção chave das considerações das aplicações para detalhes.
