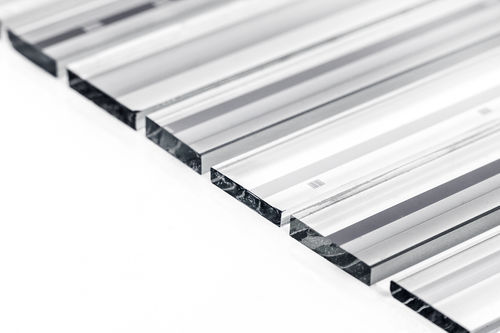

Transdutor linear em vidro

para codificador linear

Material Vidro - Vidro float seleccionado Comprimento máximo - 3400 mm Proccessing - Desenhado e quebrado, corte a laser Surtos nas bordas - < 0,1 mm, linearidade das bordas 0,1 m/mm Moído - Linearidade das bordas 0,05 mm/m Polido - Linearidade das bordas 0,05 mm/m Padrão Em vidro - Cromado esmerilado Largura máxima da linha de graduação - ±5% Precisão de graduação - ±1;±2;±3 μm (L<1 m); 2;±3 (L<3,4 m); ±5 Graduações paralelismo com borda de vidro - 400 mm - retangular, se L < 400 mm - qualquer forma desejada pelo cliente. Comprimento máximo disponível da linha de graduação - 15 mm Revestimento - Alumínio, óxido de silício, cromo, crómio anti-reflexo... Estrutura Padrão Pista incremental; Pista incremental com passo fixo ou variável e pista com marca de referência; Pista incremental e absoluta + marca de referência e afodização.
