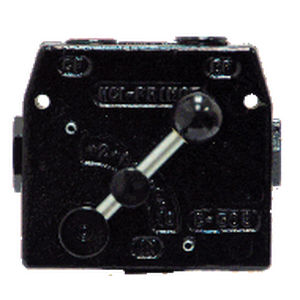

Válvula de controle de vazão RD-100 series

de alavancapara óleopara motor hidráulico

Válvula de controle de fluxo modelo RD-100 - 30 GPM ESPECIFICAÇÕES Classificação de Pressão Pressão operacional máxima ........ 3000 psi Classificação de fluxo ..................................... 30 GPM Filtração: Para válvulas de uso geral, fluido a limpeza deve cumprir a norma ISO 4406 19/17/14 nível Temp................ 180°F máxima de operação Peso .................................... Aproximadamente 8 libras ESPECIFICAÇÕES A válvula PRINCE é uma válvula de controle de fluxo ajustável com compensação de pressão. Ao girar a manopla, o fluxo para fora da "CF", ou porta de fluxo controlado, pode variar de aproximadamente 0 até o fluxo máximo controlado mostrado no gráfico abaixo. Qualquer fluxo restante é desviado para a porta "EF" ou para a porta de excesso de fluxo. Este fluxo pode ser usado para alimentar outro circuito ou pode ser devolvido ao tanque. Uma vez que o fluxo controlado é ajustado, ele permanecerá quase constante com variações de pressão nas portas de fluxo controlado ou de excesso de fluxo. Atenção: Se durante a operação a porta de fluxo controlado estiver bloqueada, a válvula compensará de tal forma que desligue o fluxo para a porta de excesso. Estas válvulas também podem ser usadas como um controle de fluxo restritivo através do entupimento da porta de excesso de fluxo. As válvulas PRINCE modelos RDRS-100 e RDRS-1900 têm um alívio de pressão regulável incorporado. Para estes modelos, a porta de excesso de fluxo deve ser ligada ao tanque. Deve-se notar que sempre que estas ou qualquer válvula for utilizada para contornar ou restringir, será gerado calor de fluxo. Podem ser necessários passos para evitar que a temperatura do óleo se torne demasiado elevada.
