Cabeça de laser para a soldagem de plásticos Optics

de onda contínuade fibra ópticainfravermelho

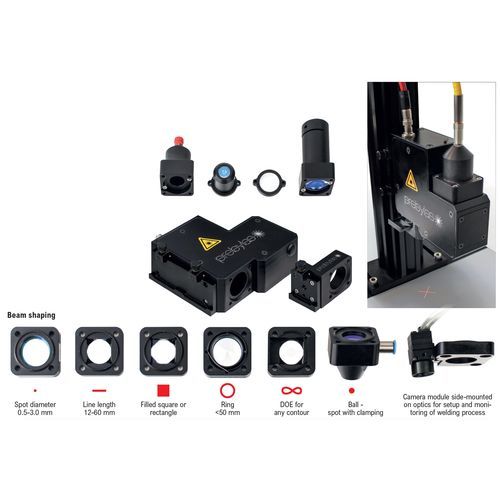

Tal como as máquinas, também as ópticas têm um desenho modular para cobrir muitas possibilidades diferentes. Para além da óptica pontual mais utilizada, são possíveis outras geometrias do feixe laser, tais como linha, área, ou anel. Com DOE (elementos ópticos difractivos) também são possíveis quaisquer contornos. Dependendo da forma do feixe, é utilizado o processo de contorno ou o processo simultâneo. As versões especiais da óptica são a bola e a óptica de scanner. A óptica de esfera permite que os componentes sejam prensados juntamente com a esfera de vidro rolante em vez de uma unidade de aperto. Com o scanner, o sistema de movimento é integrado directamente na óptica. Uma óptica é constituída por 3 secções diferentes: * Conector de fibra com colimação do laser a um feixe paralelo - dependendo do tipo de lente com diâmetro diferente * Corpo base de desenho simples ou com medição integrada da potência do laser e pirómetro opcional para sinal de temperatura sem contacto (100-400 °C) * Elementos de moldagem de vigas Além disso, uma mini-câmara opcional pode ser montada na parte inferior da óptica para a instalação ou observação do processo.
