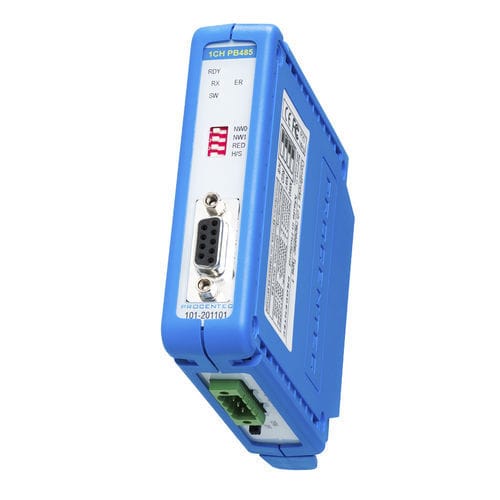

Repetidor RS-485 101-201101

PROFIBUS

módulo repetidor PROFIBUS RS 485 standard de 1 canal para 12 Mbps com LEDs de diagnóstico e função de redundância. A ligação do bus é efectuada através de terminais de parafuso e de um conetor DB9 adicional. O canal repetidor está diretamente ligado ao núcleo ProfiTrace OE na estação principal 1B/1C. Os dados do Busmonitor estão diretamente disponíveis no servidor Web. O núcleo avançado de 12 Mbps do módulo repetidor pode ser ligado em cascata ilimitadamente e tem uma força RS 485 aumentada. O tráfego de dados é constantemente monitorizado para detetar falhas que são filtradas digitalmente. Tem uma terminação comutável a bordo e é capaz de acionar 31 dispositivos. Elétrico e mecânico 1 canal de bus Máximo de 31 dispositivos por canal (busloads) 1200 m de comprimento de cabo (depende da velocidade de transmissão) Sem limite em cascata Interruptor de terminação Terminais de parafuso amovíveis e 1 conetor DB9 Diâmetro do fio (para os terminais de parafuso): < 2,5 mm2 Tipo de fio: com fios ou núcleo sólido Protocolo Transparente para todos os protocolos PROFIBUS 9.6 kbps - 12 Mbps (deteção automática) 2 bits de atraso (12 bits em modo redundante) Não necessita de endereço Redundância de barramento (selecionável) Jitter de tempo de atraso: Máx. ¼ Tbit
