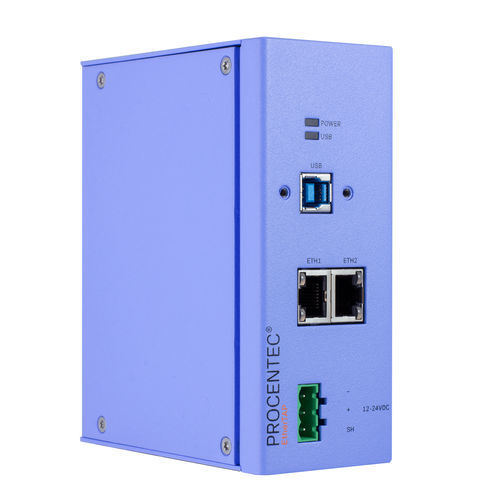

Dispositivo de monitoramento de alarme 513-20011A

de mercúrioEthernetPROFINET

O EtherTAP2 permite a monitorização passiva do tráfego Ethernet industrial. Reduz o equipamento necessário para a análise da rede, uma vez que utiliza apenas um Atlas, Mercury ou PC e um EtherTAP2. Diagnóstico passivo Tempo de ciclo por dispositivo Jitter de mensagem positivo e negativo Número de pacotes descartados Accionadores de alarmes A funcionalidade EtherTAP - Análise de mensagens permite-lhe efetuar uma análise profunda do tráfego PROFINET, colocando um EtherTAP entre os dispositivos que trocam tráfego PROFINET (normalmente entre um controlador e o primeiro comutador). Para disponibilizar a escuta, certifique-se de que tem: Uma licença correcta Um EtherTAP colocado entre dois dispositivos que comunicam através de PROFINET Uma medição em curso Visão geral da rede e detalhes do dispositivo Quando se clica no mosaico do painel de controlo, é possível ler quatro tipos de dados: O tempo de ciclo por dispositivo Os dispositivos PROFINET enviam dados numa base muito periódica, a que se chama tempos de ciclo. Os tempos de ciclo são definidos em milissegundos. Jitter de mensagem positivo e negativo em percentagem do tempo de ciclo O jitter é o desvio de uma mensagem em relação ao tempo de ciclo pretendido. Exemplo: se um dispositivo envia uma mensagem de 4 em 4 ms, um atraso de 4 ms adicionais conduz a um desvio de 100%. Se a mensagem for enviada 1 ms mais cedo, é registado um desvio de 25%. Tanto as mensagens antecipadas como as atrasadas são comunicadas em percentagens absolutas.
