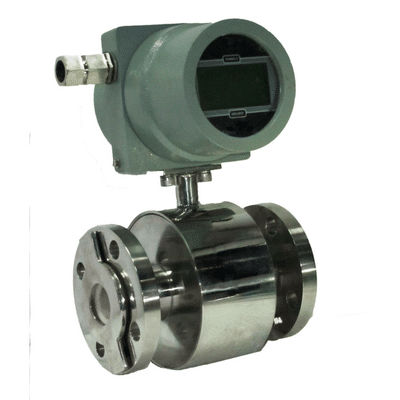

Medidor de vazão eletromagnético

magnéticovolumétricopara líquidos

Construção do medidor de vazão eletromagnético A parte electrónica é constituída por um indicador de fluxo do tipo cabeça que contém um chip de controlador de microprocessador montado no circuito electrónico. Tem o visor LCD, que mostra o caudal actual e o caudal comutativo total. Além disso, tem um recurso de transmissão de 4-20 mA de saída e RS 485 Comunicação com alarme de fluxo alto e baixo. Para operá-lo é necessária uma fonte de alimentação externa de 24 VCC ou 230 VCA. A parte mecânica consiste em tubo de fluxo, revestimento como PTFE ou neoprene, eletrodo, bobina magnética, conexão de flange. O material do tubo de fluxo é parte não molhada e deve ser de material não magnético, como SS 304 ou SS 316. A seleção do material de revestimento deve estar de acordo com a temperatura, propriedade corrosiva e compatibilidade do fluido medido. O neopreno pode resistir a ácidos fracos em geral, corrosão alcalina e pode suportar temperaturas até 80˚C, mas tem resistência ao desgaste. Como o PTFE (Teflon) tem baixa resistência ao desgaste e tem boa compatibilidade com quase todos os ácidos fortes, químicos, corrosão alcalina, água ETP, resíduos de lama. E pode suportar temperaturas até 180˚C. Seleção do material do eletrodo deve ser de acordo com a corrosividade do fluido medido Características Silenciosas Total / total acumulado / taxa de fluxo Verificação automática do tubo vazio cheio Tempo de resposta ultra-rápido 4-20mA e saída de pulso alarme alto e baixo (saída de 2 relés) Modbus (RS485) Pode lidar com polpas abrasivas e partículas pesadas Boa precisão (0,5 a 1%) Pode responder bem a fluxos em rápida mudança
