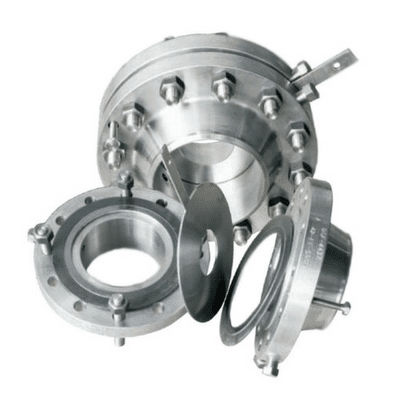

Medidor de vazão de diafragma

para gásflangeadoem aço inoxidável

Construção do medidor de vazão do orifício O medidor de vazão do orifício fornece um arranjo fácil e barato para a medição de vazão através de um tubo. O conjunto do flange do orifício consiste de um par de flanges, junta, parafusos de porca. Placa de orifício mais importante, que é uma placa circular fina com um furo circular concêntrico com arestas afiadas. A placa de orifício é instalada concêntrica com as flanges ou tubo com tomadas de pressão. Considerando um dos três pares de normas abrangidas pela norma ISO 5167 e outras normas. Existem diferentes tipos de projetos de placas de orifícios para medição de vazão em plantas de processo industrial, tais como: Ponta quadrada concêntrica, Ponta Quadrante, Entrada Cônica, Excêntrica, Segmento. Características do medidor de orifício A espessura das placas de orifício é de aproximadamente 3,18 a 6,35 mm A instalação de placas de orifício é fácil. Os medidores de orifício são a solução mais econômica quando se trata de medição de vazão em tubulações maiores. O material mais empregado no uso de placas de orifício é o aço inoxidável, compatível com quase todos os tipos de medição de fluidos. a relação de escoamento das placas de orifícios é inferior a 5:1. A precisão das placas de Orifício é boa para altas vazões. As placas de orifício são sugeridas para aplicações com fluidos limpos, gás e vapor. As placas de orifício têm geralmente uma precisão de 2 a 4% da escala completa. O efeito de viscosidade dos fluidos é elevado nas placas de Orifício. As placas de orifício são acessíveis para todos os tamanhos de tubos. Caso a queda de pressão seja livre, estas placas mostram-se baratas e eficientes para a medição de vazões em tubos de grande porte, ou seja, tubos com diâmetro acima de 6 polegadas
