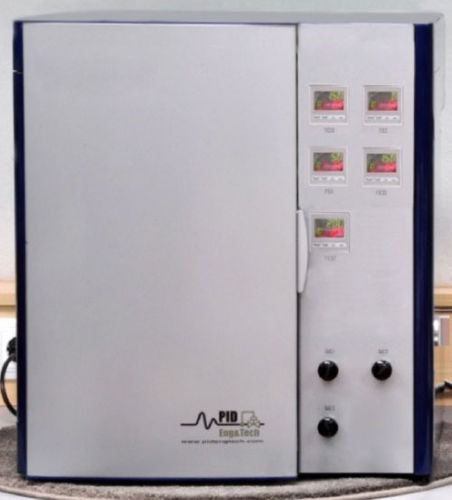

O SISTEMA DE CALCINAÇÃO DO CATALISADOR (CCS) é constituído por um equipamento de alta temperatura à escala de bancada que inclui:
- 2 x controladores de fluxo de massa Modbus. Até 200 Nml/min N2 (He) e 200 Nml/min H2 (standard, opção de expansão para até 3 MFC's), Hi-Tec Bronkhorst, precisão 1% FS, repetibilidade 0,1%, com elastómeros compatíveis com o processo. Comunicações DIGITAIS Modbus.
- Previsão para linha adicional de alimentação de gás, incluindo válvulas de fecho e de retenção
- Válvulas de fecho e válvulas de retenção (elastómero Kalrez) para cada linha de gás, e misturador de gás de fluxo turbulento.
- Filtros de 1/8" na entrada do MFC.
- Forno de reação em SS304 para reactores tubulares até 25,4 mm. OD , com aquecedores radiantes em fibra cerâmica. Temperatura máxima 1000ºC ± 2ºC (dependendo do MOC do reator). Inércia térmica muito baixa (sem overshoot) e boa distribuição de temperatura.
- Adaptadores superior e inferior para dois tamanhos de reactores; 14,3 mm e 19,1 mm. OD
- O reator tubular não é fornecido
- Caixa de isolamento com forno e tubagem de disposição no interior 1/8" Válvulas de corte de alta temperatura no interior da caixa de isolamento, instaladas antes e depois do reator
- Disposição no interior da caixa de isolamento feita em tubo SS316 1/8" OD. ¼" OD para gases de escape
- Conector de alta temperatura para termopar
- Controlo da temperatura do reator. Indicação da pressão e da temperatura no interior da caixa.
- Desligamento automático dos gases em caso de problemas de pressão ou temperatura
---
