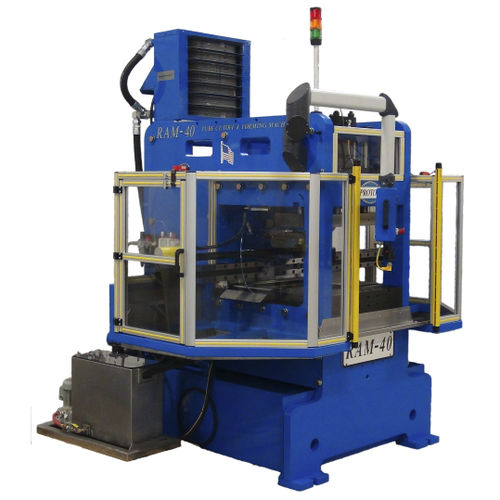

Formadora de extremidade de tubo RAM-40

de tubospara metaisCNC

Descrição do produto 40 ton 7 posições progressivas da máquina de formação da extremidade do cilindro para tubo e tubulação de 0.125"- 5.0" de diâmetro. O Ram-40 tem capacidade de corte do tubo para depois da dobra. A tecnologia de corte de tubos do Proto-1 é líder na indústria e permite um corte rápido, resultando em nenhuma rebarba. Aplicações do Proto-1 RAM-40: expansão offset, coping, piercing, trim/form, redução de tubos, dobra, estriado, estriado, ranhura, ranhura, furo, rebaixamento, alargamento, entalhe e cordão grande. Especificações Diâmetro do tubo: 0,125" - 5,0" Parede Tubular: .020" - .083" - .083" - .020" - .083" - .020" - .083" - .020" - .083" - .020" - .083" - .083" - .083" - .083" - .083" - .083" - .083 Tempo de ciclo: 8-30 segundos dependendo da forma final e do tipo de material Grampo de Cilindros Hidráulicos (40 ton vertical com furo de 6" e curso de 8") Cilindro hidráulico Ram (40 ton horizontal com furo de 6" e curso de 14") Tooling Shuttle Bar: Vaivém servo controlado de 7 posições (1-tubo de parada e 6 ferramentas) Dimensões: 95.2" comprimento x 96,8" largura x 106,6" altura Características padrão Garantia: Um ano a partir da data de entrega Tensão: Padrão (480v/60hz/3fase) Controles: Allen Bradley PLC Tela operacional: Allen Bradley HMI Touchscreen Tanque de óleo: 200 galões Refrigeração de óleo hidráulico: Sistema de resfriamento a ar do ventilador Refrigeração de peças/ferramentas: Sistema de refrigeração por inundação c/ bandeja de gotejamento Cor da pintura: Azul Proto-1 Início do ciclo: Interruptor de dedo Tecnologia FAST Características de segurança Cortinas de luz Paragem de emergência no braço oscilante Ponto de bloqueio pneumático Ponto de bloqueio elétrico Opcional As certificações UL ou CUL podem ser adicionadas por um custo adicional Outras opções de energia estão disponíveis e podem ser cotadas Controle personalizado disponível mediante solicitação e pode ser cotado Fixações personalizadas para tubulação Refrigeração a água disponível sob consulta Recursos de segurança personalizados disponíveis mediante solicitação Pintura personalizada disponível mediante pedido
