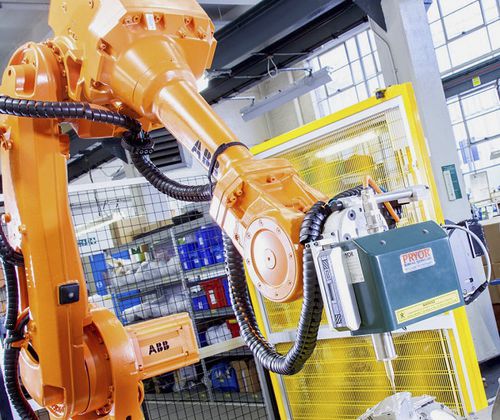

Máquina de marcação por micropercussão MCYTR21330E

robótica

A Pryor Aerospace Rotative Component Robotic Marking Cell automatiza a aplicação de uma marca de identificação Dot Peen exclusiva em grandes componentes aeroespaciais. Com um eixo de rotação horizontal, o sistema é ideal para a marcação direta de peças de grandes componentes de motores aeronáuticos rotativos, que exigem rastreabilidade permanente em vários locais de marcação de difícil acesso. O robô de eixo múltiplo, com visão integrada, grava códigos alfanuméricos e de matriz de dados de acordo com especificações de marcação padrão da indústria, como AS9132, UID, JES131 e RRES90003 - Fixação flexível em uma mesa giratória para acomodar uma variedade de formas de componentes - Aplicar várias marcas em diferentes tamanhos de componentes (até e acima de 1200mm de diâmetro) - Aplicar códigos alfanuméricos e códigos Data Matrix 2D legíveis por máquina - Integra-se com sistemas de gestão de produção existentes - Robô atinge precisão na localização da marcação com tolerância de 0,1 mm - Sistema de visão para verificar a qualidade e a localização da marca - A captura de dados em rede cria um passaporte exclusivo para cada componente Visão Geral Técnica: - Controlled dot-peen 100 x 100mm cabeça de marcação e controlador eletrônico 3000 - Mesa rotativa grande (eixo C) - Leitor de código de barras portátil - PC configurado para máquina, teclado c/w, mouse e monitor de 17" - MarkSmart 2.0 Câmara de verificação e software - Software incorporado para controlo de accionamento multieixos - Software Pryor Traceable-IT com captura de dados - Gerenciamento de projetos - Estrutura, gabinete de segurança, gabinete elétrico e intertravamento de segurança - Robô ABB 4600, Controlador e Marcação Mecânica/Interface de Visão - OCV / DataMatrix Sistema e software de visão de Verificação de DataMatrix - Pryor T4 Software de Marcação de Peças Rastreável-IT com interface de controle de robô
