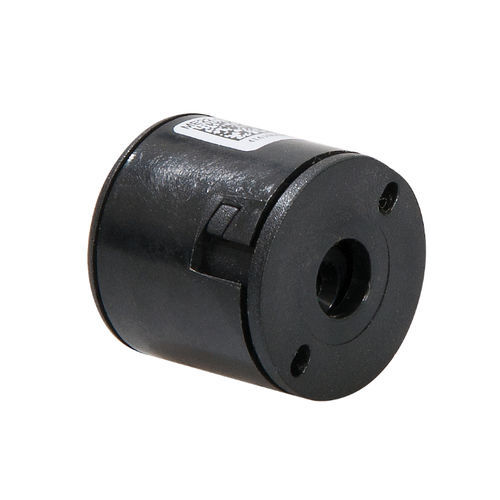

Encoder angular incremental ME 22

óptico

O ME22 é um codificador ótico de veio oco fiável e de baixo custo que pode ser fixado rápida e facilmente em veios de motor de diferentes tamanhos. O codificador fornece duas saídas de onda quadrada em quadratura (90 graus de fase deslocada) para contagem e informação de direção. A resolução do codificador é determinada pelo número de contagens por revolução (CPR). A alimentação eléctrica e os sinais são fornecidos por um conetor Molex de 5 pinos. Caraterísticas - Tamanho reduzido: 22,0 mm de diâmetro x 21,9 mm de comprimento. - Montagem rápida e fácil sem contacto com componentes sensíveis - Canais de saída: 2 (quadratura) - Alimentação eléctrica: 5 VDC - Tipo de saída: Compatível com TTL - Circuito de saída: pull-up - Resolução até 360 CPR (contagens por revolução) - Diâmetro máximo do eixo: 9,525 mm (3/8") - Conformidade com a Diretiva UE 2011/65/UE (RoHS)
