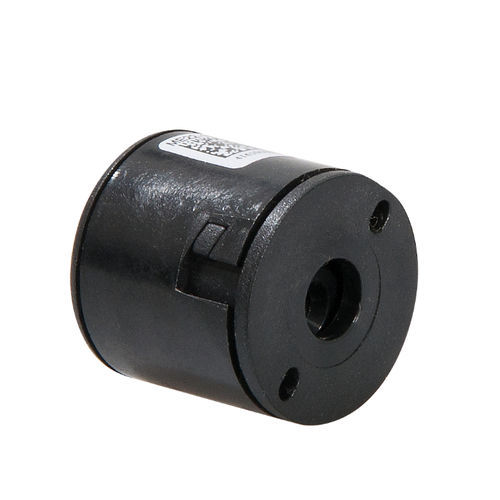

Encoder angular incremental MEC 22

óptico

O MEC22 é um codificador ótico de eixo oco de alta resolução que pode ser fixado rápida e facilmente em diferentes tamanhos de eixos de motor. O codificador fornece duas saídas de onda quadrada em quadratura (90 graus de mudança de fase) para informações de contagem e direção e um canal de índice (uma pulsação por revolução). A resolução do codificador é determinada pelo número de contagens por revolução (CPR). A alimentação eléctrica e os sinais são fornecidos por um conetor Molex de 5 pinos. Caraterísticas - Tamanho reduzido: 22,0 mm de diâmetro x 21,9 mm de comprimento. - Montagem rápida e fácil sem tocar em componentes sensíveis - Saída em quadratura de dois canais (A / B) - Saída em quadratura de dois canais com índice de potência (A - / B /1) - Alimentação eléctrica: 5 VDC - Tipo de saída: Compatível com TTL - Circuito de saída: pull-up - Resolução até 2048 CPR (contagens por revolução) - Diâmetro máximo do eixo: 9,525 mm (3/8") - Conformidade com a Diretiva 2002/95/CE da UE (RoHS)
