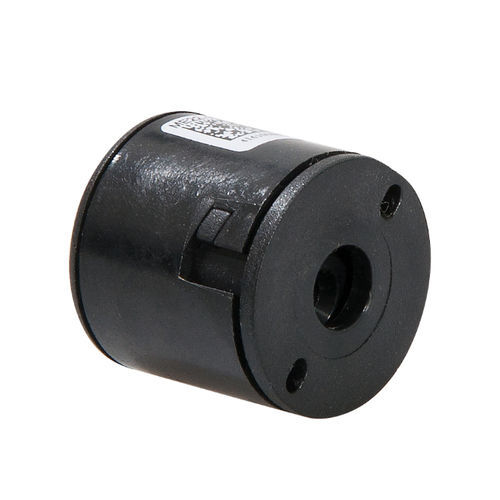

Encoder angular incremental MEC 22HR

óptico

O MEC22HR é um codificador ótico de veio oco de alta resolução que pode ser fixado rápida e facilmente em veios de motor de diferentes tamanhos. O codificador fornece duas saídas de onda quadrada em quadratura (90 graus de fase deslocada) para informação de contagem e direção e um canal de índice (uma pulsação por revolução). A resolução do codificador é determinada pelo número de contagens por revolução (CPR). A alimentação eléctrica e os sinais são fornecidos por um conetor Molex de 6 pinos. Caraterísticas - Tamanho reduzido: 22,0 mm de diâmetro x 21,9 mm de comprimento. - Montagem rápida e fácil sem contacto com componentes sensíveis - Saída em quadratura de dois canais (A / B) - Saída em quadratura de dois canais com índice de potência (A / B /1) - Alimentação eléctrica: 5 VDC - Tipo de saída: Compatível com TTL - Circuito de saída: pull-up - Resolução até 8192 CPR (contagens por revolução) - Diâmetro máximo do eixo: 8,0 mm - Conformidade com a Diretiva UE 2011/65/UE (RoHS)
