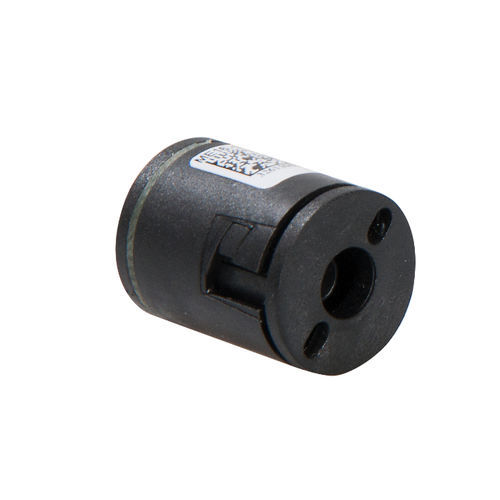

Encoder angular incremental MEM 16 IE

magnético5 Vcc

O MEM 16 é um codificador magnético incrémental. É um codificador de veio oco fiável e de baixo custo que pode ser fixado rápida e facilmente em veios de motor de diferentes tamanhos. O codificador foi desenvolvido para motores sem escovas, aplicações de feedback do motor e controlo da velocidade de rotação controlo da velocidade de rotação. O MEM 16 é um sistema em tempo real para aplicações de alta velocidade e ambientes e ambientes agressivos. O codificador fornece duas saídas de onda quadrada em quadratura (90 graus de fase deslocada) para contagem e informação de direção. A resolução do codificador é determinada pelo número de contagens por revolução (CPR). A alimentação eléctrica é de 5V. A fonte de alimentação e os sinais são fornecidos por um conetor Molex de 4 pinos. Caraterísticas tamanho reduzido: 16,0 mm de diâmetro x 22,6 mm de comprimento - Montagem rápida e fácil - Canais de saída: 2 (quadratura) fonte de alimentação: 5 VDC. resolução até 1024 CPR (contagens por revolução) - Tipo de saída: Compatível com TTL - Frequência até 500 kHz - Velocidade de rotação até 100.000 rpm * Diâmetro máximo do eixo: 3,175 mm (1/8") em conformidade com a diretiva da UE 2011/65/EG (RoHS)
